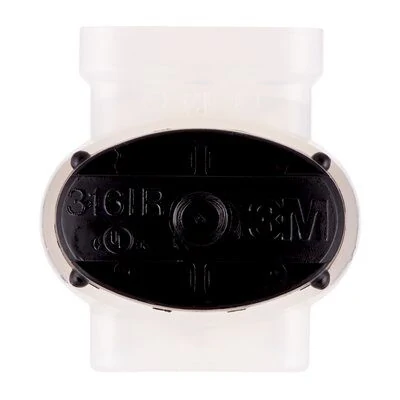

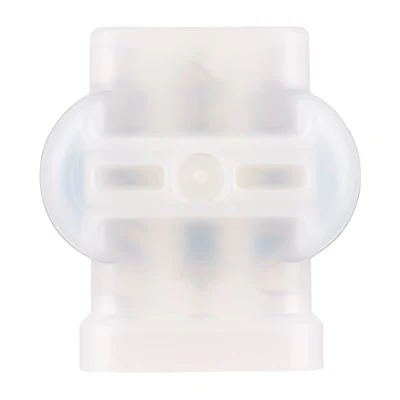

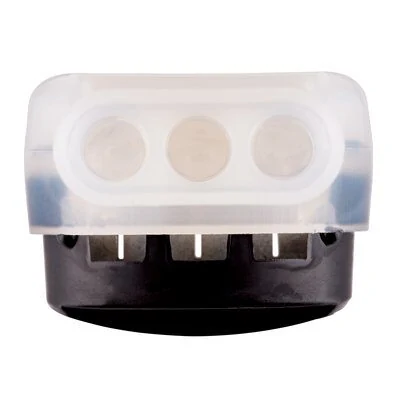

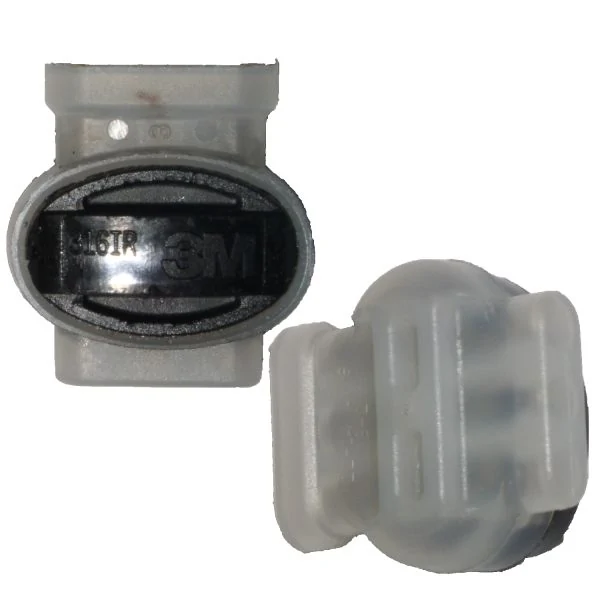

IR - Vlhkotěsný konektor (vel. XS/S)

Použití

K vytvoření vlhkotěsných spojů na kabelech mezi solenoidovými cívkami elektromagnetických ventilů a ovládací jednotkou nebo čidlem. Umístění možné i ve venkovním prostředí, kde ale nebudou konektory vystaveny trvalému zatopení vodou.

Technické parametry

Max. napětí (U)		30 V
Max. počet spojovaných vodičů		3
Průřez spojovaných vodičů		0,5 - 1,5 mm²
Připojení		Samořezné svorky
Max. teplota použití (°C)		-40 až 105 °C
Použití ve vlhkém prostředí		Ano
Odolné vůči gama a UV záření		Ano
Konektor s gelovou izolační náplní		Ano
Spojování sekčních vodičů s cívkami ventilů		Ano
Samozhašivý materiál		Ano
Použití ve vodě		Ne
Spojování společných vodičů		Ne
Možnost opakovaného použití		Ne
Barva		Černá/bílá
Hmotnost		0,004 kg

Specifikace

Kabelová svorka IR typu pigtail pro zavlažovací aplikace spojuje dvě nebo tři kabelová zakončení, spoj izoluje a zajišťuje těsnění odolné proti vlhkosti. Doporučuje se pro použití s nízkoenergetickými kabely odolnými proti vlhkosti pro aplikace při méně než 30 V. Podpora vodičů o průřezu 0,5mm² až 1,5 mm². Má jedinečný „U“ kontakt, který umožňuje rychle vytvořit spolehlivý elektrický spoj pouhým zacvaknutím, bez nutnosti odizolování nebo kroucení vodiče. Zatlačením U kontaktu do konektoru se vytvoří živý pružný spoj. Když je U kontakt zatlačen do konektoru, prořízne izolaci a sevře vodiče.
