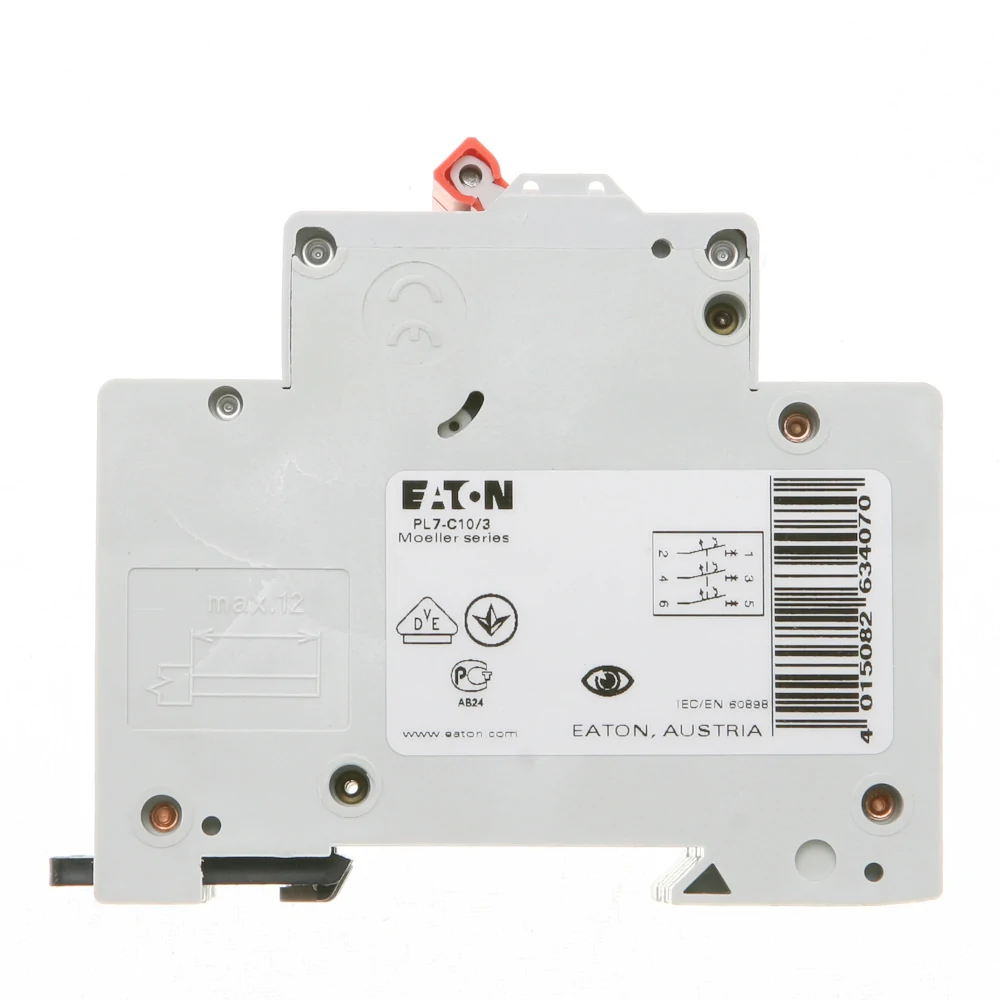

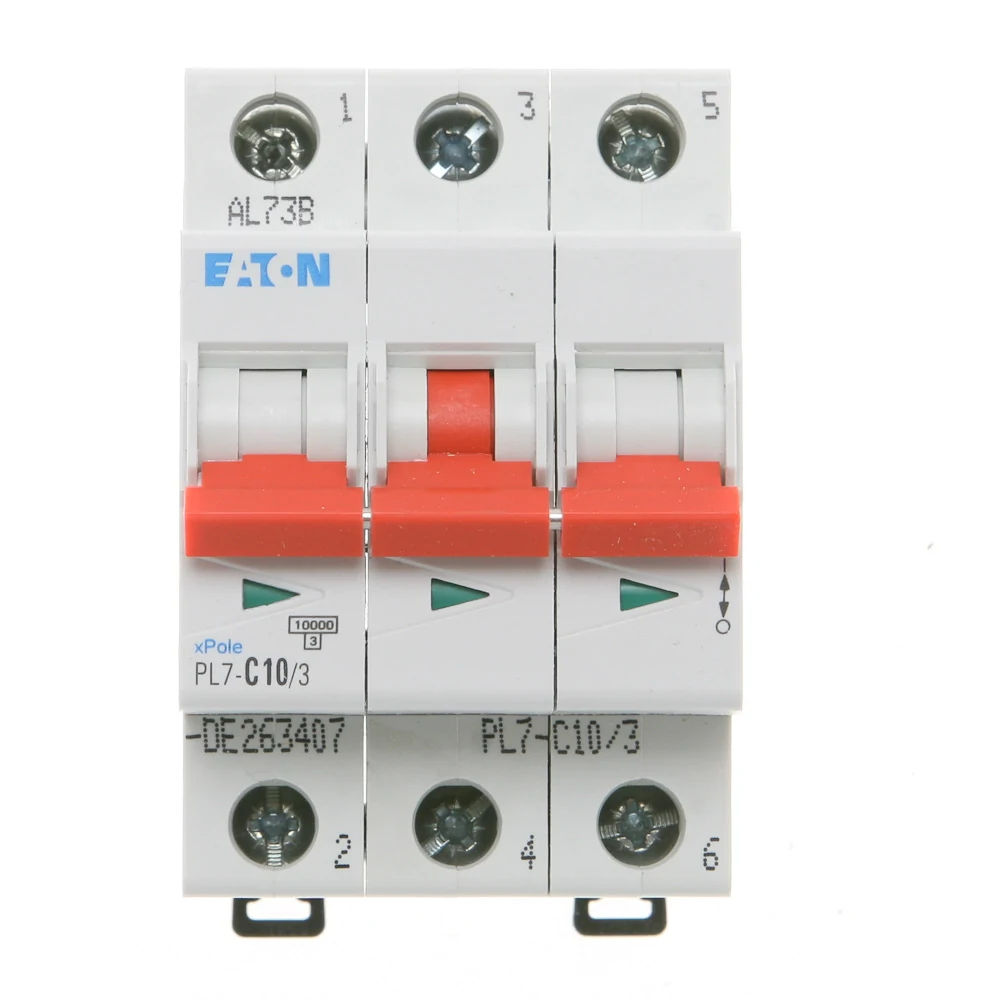

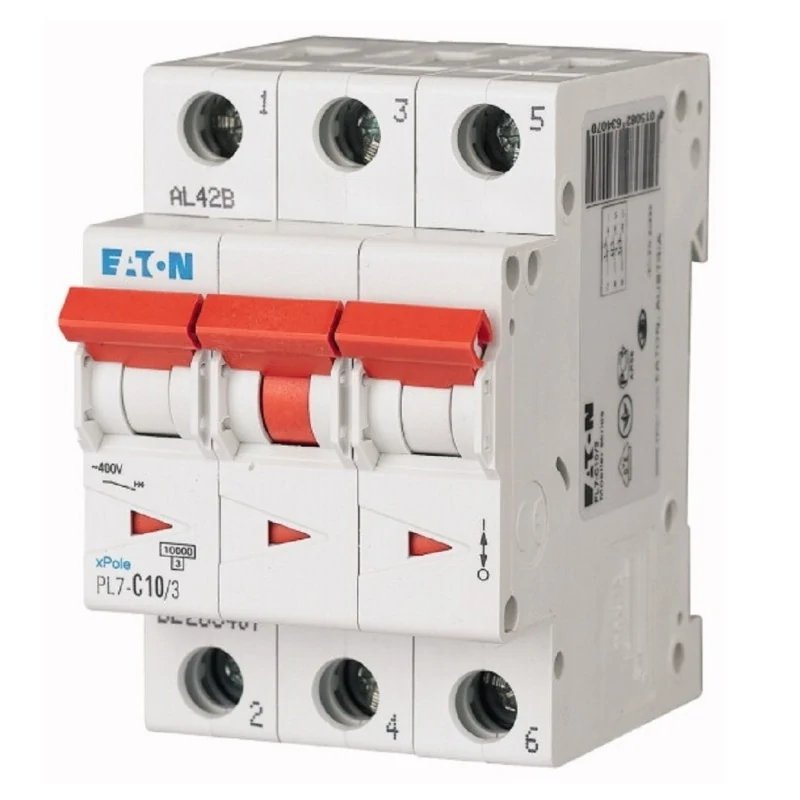

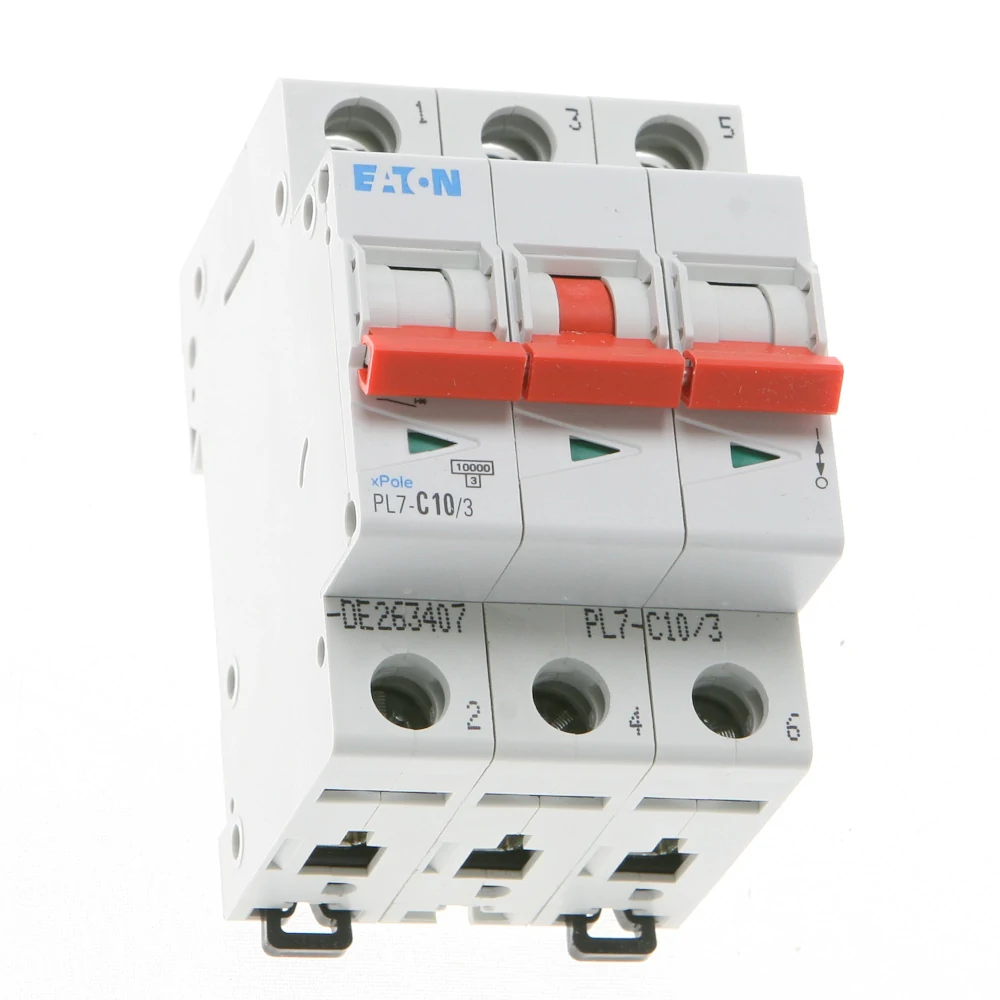

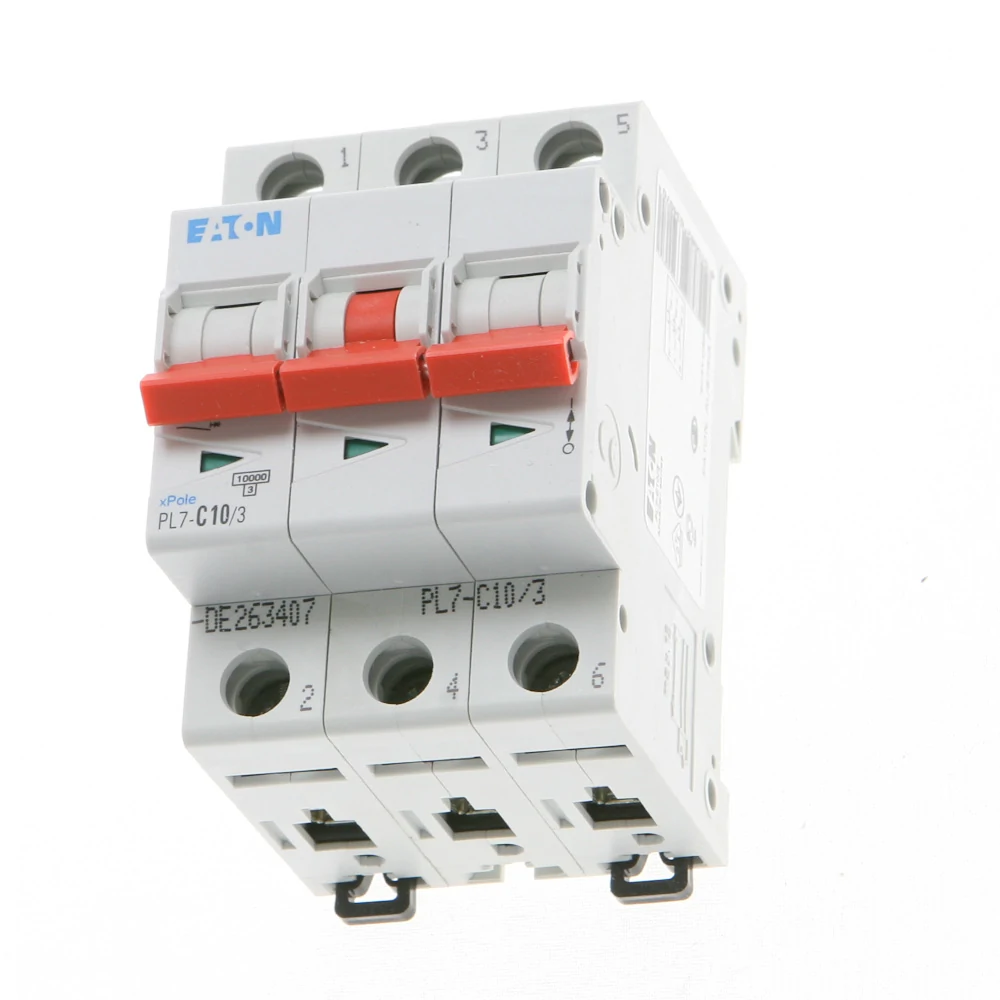

Třípólový jistič s montáží na DIN lištu. Slouží k ochraně elektrických obvodů proti přetížení a zkratu. Jističe EATON jsou určeny pro nadproudovou ochranu elektrických vedení a zařízení nízkého napětí. Splňují požadavky norem ČSN EN 60898, příp. ČSN EN 60947-2

Charakteristika jističe		C
Jmenovitý proud jističe		10 A
Barva páčky		Červená
Druh napětí		AC
Frekvence		50 Hz
Jmenovité napětí		400 V AC
Jmenovitá vypínací zkratová schopnost [Icn]		10 kA
Počet pólů		3
Maximální předřazená pojistka		125 A gL
Třída omezení energie (třída selektivity)		3
Svorkovnice pro průřezy		1 - 25 mm²
Svorkovnice		Třmenová /hlavičková
Kategorie přepětí		3
Ztrátový výkon na jeden pól, v závislosti na proudu		0 W
Ztrátový výkon přístroje, v závislosti na proudu		4,6 W
Signalizace vypnuto-zapnuto		Ano
Dodatečná montáž příslušenství		Ano
Montáž na DIN lištu		Ano
Počet modulů na DIN liště		1
Montážní poloha		Libovolná
Stupeň znečištění		2
Krytí IP		20
Rozsah teplot		-25 až +75 °C
Rozměry (v x š x h)		80 x 52,5 x 72 mm
Hmotnost		228 g

Jističe PL7
- vypínací schopnost 10 kA (ČSN EN 60898)
- vypínací charakteristiky typu C
- montáž na přístrojovou lištu
- průřez připojovaného vodiče do 25 mm2
- barevné ovládací páčky podle jmenovitého proudu
- příslušenství: pomocné kontakty ZP-AHK, pomocné a signalizační kontakty ZP-NHK, vypínací spoušť ZP-ASA, podpěťové spouště Z-USA, Z-USD, motorový pohon Z-FW-LP a dálkové ovládání Z-FW-MO, propojovací systém

Instalační jističe PL7 pro použití v domovních instalacích a průmyslu.
