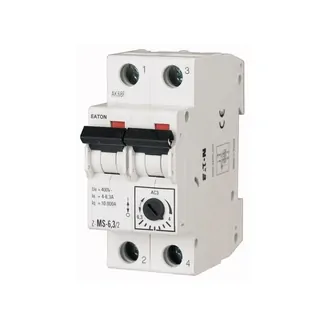

Jednofázový motorový spouštěč EATON - typ: 4 - 6,3 A/230 V

Použití

Spínače motorů ZM - ochrana jednofázových a třífázových motorů motorů proti přetížení nadproudem. Použitelný rovněž jako hlavní vypínač. Izolační vlastnosti splňují požadavky ČSN EN 60947.


Technické parametry

Jmenovité napětí (U) 230/400 V
Krytí IP ? 20
Počet modulů na DIN liště 2
Počet pólů 2
Průřez připojovaných vodičů do 1 - 25 mm²
Max. proud 4 - 10 A
Provozní teplota -25 ... +50 °C
Hmotnost 0,244 g
Rozměry (v x š x h) 80x35x60 mm

Specifikace

Spínač je vybaven tepelnou a elektromagnetickou spouští.
Tepelná spoušť je nastavitelná, zkratová je pevně nastavená. Sepnutý nebo rozepnutý stav kontaktů lze snadno sledovat pomocí barevné mechanické indikace.
  • Mechanická trvanlivost až 20 000 cyklů.
  • Elektrická trvanlivost AC-3 při Ie - 6000 spínacích cyklů.
  • Rozsah okolní teploty -25 .... +50°C.
  • Jmenovitý pracovní pracovní proud při AC 13 - 6A/250V.
  • Zkratová spoušť pevně nastavená.
  • Nastavitelná spoušť proti přetížení.
  • Rozsah 6,30-10,0A.
  • Signalizace polohy kontaktů červená / zelená.
  • Možnost volby vstupních a výstupních svorek.
