AFrame, lokalizátor kabelových poruch

Použití

Vyhledání místa poškození v zemi uloženého vodiče, například po aerifikaci nebo zemních úpravách terénu.
Díky duálnímu výstupnímu výkonu GFL3000 přesně určuje zemní poruchy (chyby kabelů), kde se elektrické napětí ztrácí na zemi.

Technické parametry

Akustická indikace Ano
Napájení vysílače 12 V dobíjecí baterie V DC
Napájení příjímače 9 V AC
Indikace stavu baterie LED
Výstupní napětí 2400, nebo 3400 V DC
Napěťová ochrana 240 / 400 V AC / V DC
Hmotnost vysílače 4 kg
Hmotnost přijímače AFrame 1,8 kg

Specifikace

Není nutné kupovat drahá zařízení, či najímat odbornou firmu.

AFrame, lokalizátor kabelových poruch dokáže přesně zaměřit místo poškození izolace kabelu - vodiče uloženého v zemi. Pro efektivní práci je nutné nejprve vytrasovat místo uložení kabelu a následně po trase se detekuje místo úniku proudu z vodiče a tím místo poškozeného kabelu. Při poškození na několika místech se detekuje bod s největším poškozením, po opravě vodiče je vyhledán další bod poškození. Dvě volitelné úrovně výstupního signálu, podle intenzity poškození a/nebo délky vyhledávané trasy.

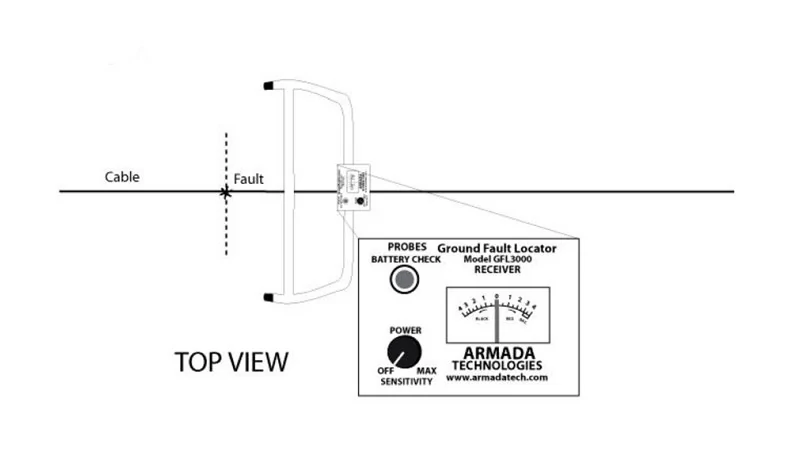

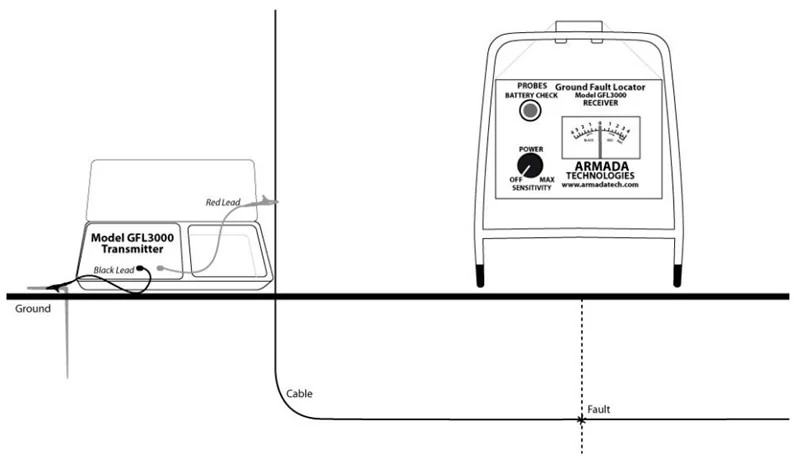

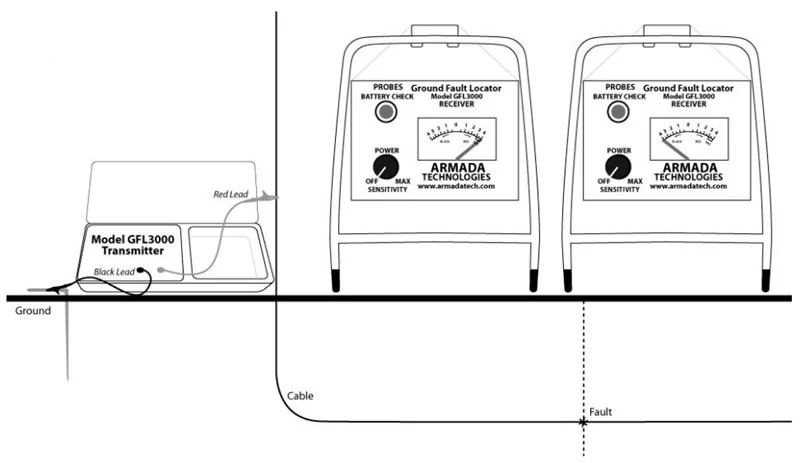

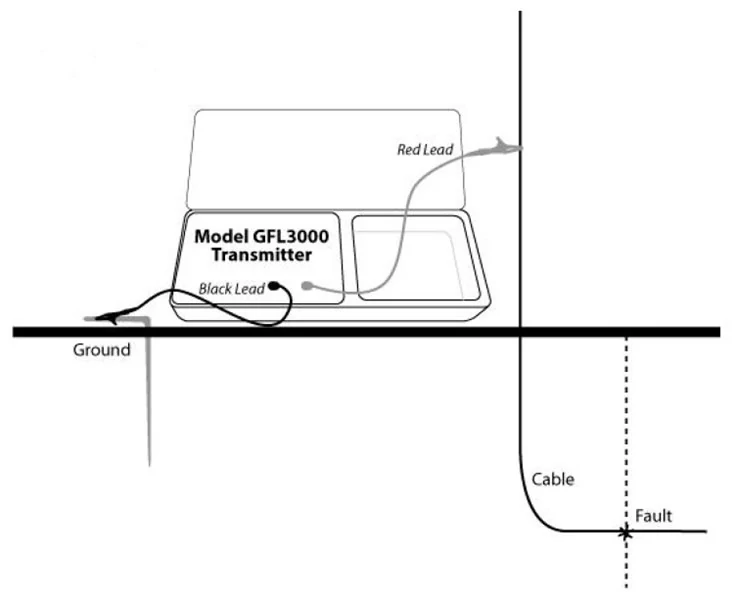

AFrame vysílá silný náboj, který je sledován přijímačem. Jednoduchým pohybem ve směru výchylky galvanometru na přijímači lze najít přesné místo závady. Jednoduše připojte vysílač jedním vodičem k analyzovanému vodiči, druhý uzemněte a zapněte přístroj. Sledujte výchylku ručky přijímače, to Vás navede přímo a přesně k místu poruchy.

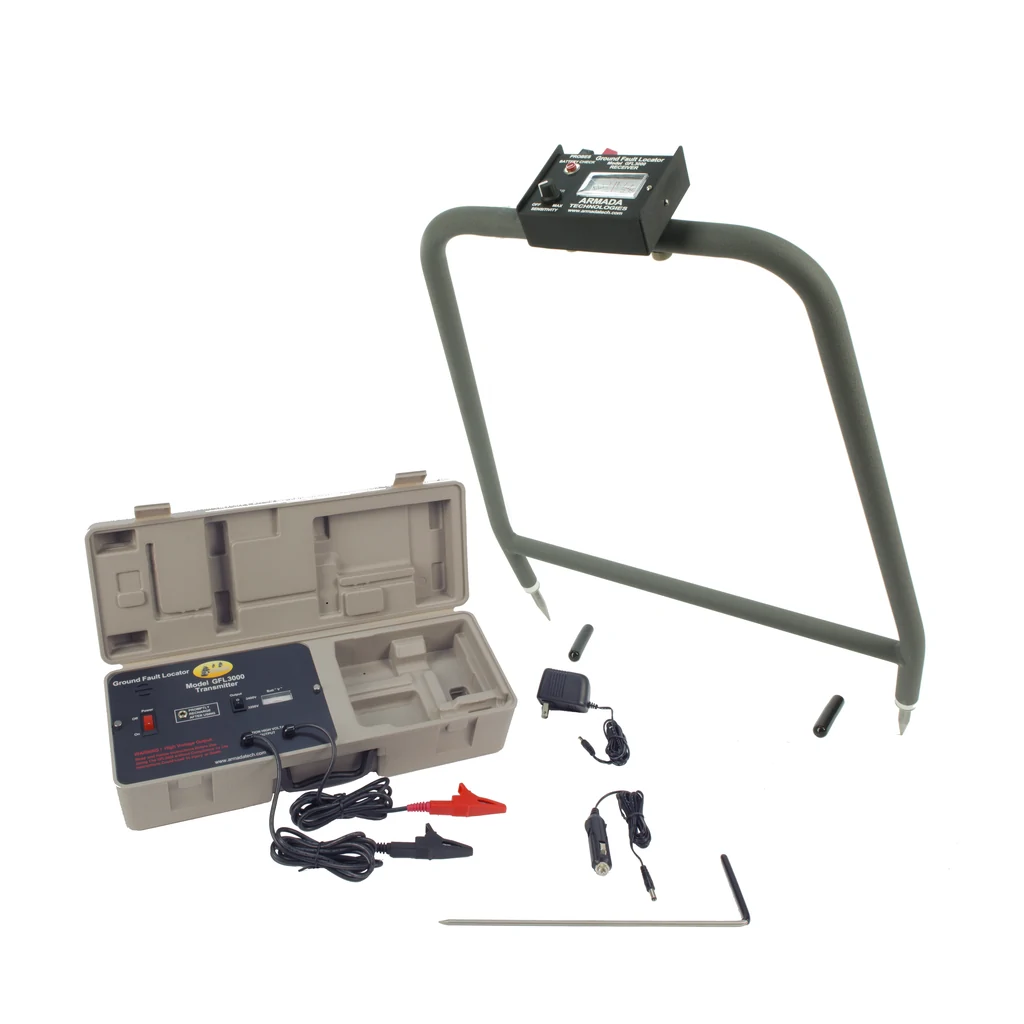

Detaily produktu
Lokalizuje zakopané zemní poruchy
Možnost duálního napájení (Hi/Lo)
Slyšitelné na pípáku
Indikátor napájení baterie
Tvarované pouzdro na míru
Dobíjecí baterie (obsahuje baterii a nabíječku)
Baterie: Vysílač Pro3000 12V baterie, Přijímací modul 9V

Detaily produktu:

  • Lokalizuje v zemi skryté zemní poruchy
  • Možnost duálního napájení (Hi/Lo)
  • Slyšitelné pulzy
  • Indikátor napájení baterie
  • Tvarované pouzdro na míru
  • Dobíjecí baterie (obsahuje baterii a nabíječku)
  • Baterie: Vysílač Pro3000 12V baterie, Přijímací modul 9V



Doporučujeme nejdříve zaměřit polohu kabelu například kabelovým lokátorem Armada PRO800D, objednací číslo 215.

Obj. č.: 216
Model: PUJCOVNE-80016
Rabatová skupina: 52
Skladem
Přeprava hrazena vždy kupujícím přeprava hrazena
vždy kupujícím
individuální přepravní podmínky individuální
přepravní podmínky
U této položky není možný osobní odběr. Cena a typ dopravy Vám budou individuálně telefonicky upřesněny Vaším obchodníkem. Bez možnosti
osobního odběru
U této položky není možný osobní odběr. Bez možnosti
osobního odběru

Poznámka

Nejprve je nutné vytyčit trasu položeného kabelu, například kabelovým lokátorem Armada PRO800D.
