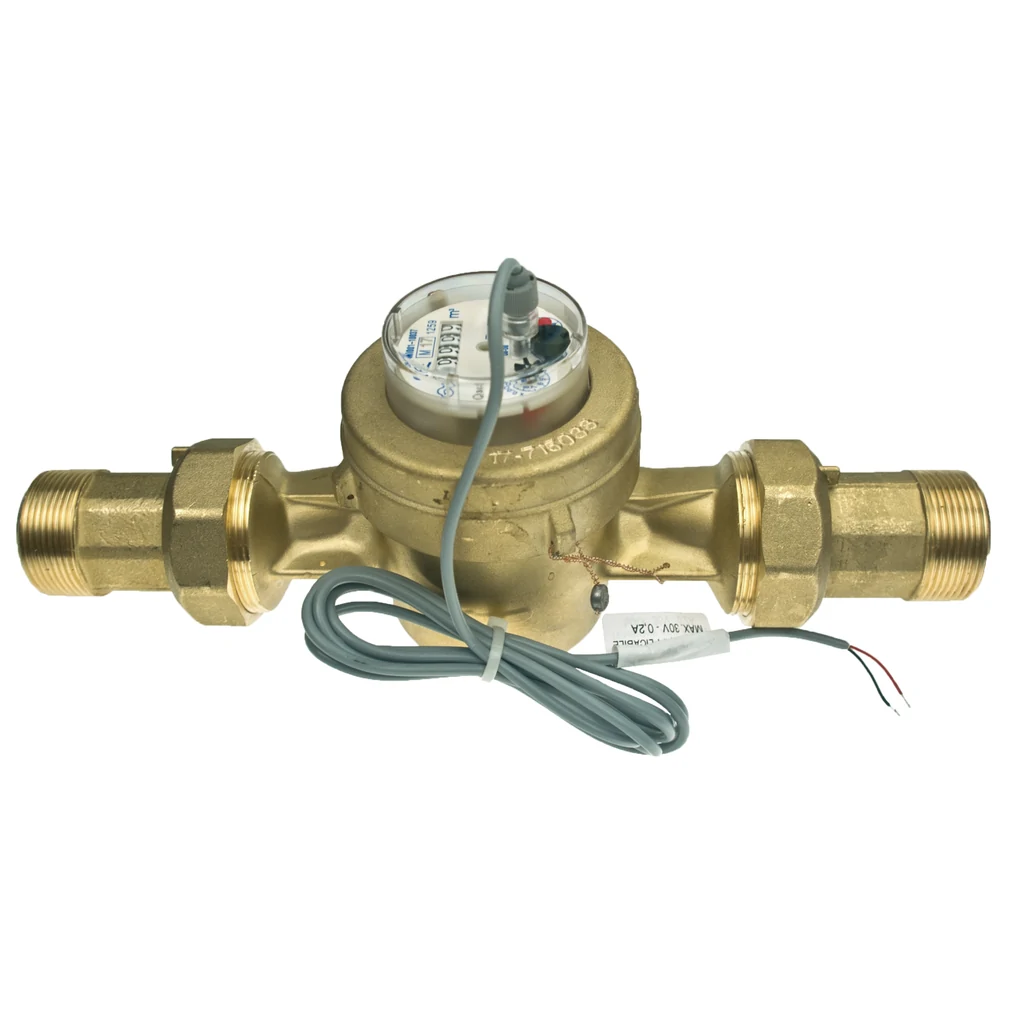

Analogový vodoměr s pulzním výstupem pro měření průtoku. Délka měřicího kabelu 2 m.
Vhodný pro ovládací jednotky Hunter Hydrawise a ACC2. Připojovací závit těla vodoměru 6/4" vnější závit. Připojovací závit šroubení 5/4". Maximální provozní tlak 16 Barů.

Litry/impuls		10
Bezdrátové připojení k ovládací jednotce		Ne
Délka přívodního kabelu		2 m
Rozsah provozních teplot		0 až +30 °C
Tlaková odolnost (PN)		16 bar

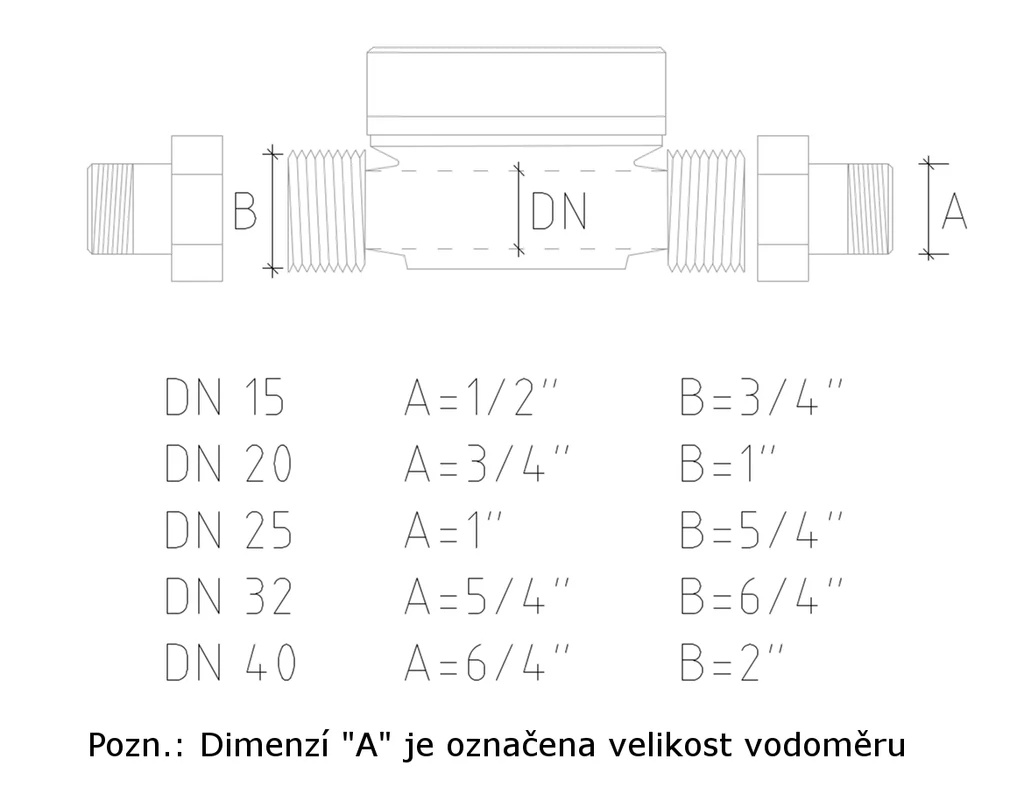

Dimenze šroubení		6/4 "
Dimenze připojovacího závitu (vnější)		5/4 "
Qmax		12,5 m³/hod
Qn		10 m3/hod
Qmin		0,125 m³/hod
Materiál		mosaz
Dlouhé závity armatur		Ano
Instalace do všech poloh		Ano
Vodoměr s připojovacím šroubením		Ano
Ploché těsnění		Ano
Mokroběžný vodoměr		Ne
Rozměry - výška		128 mm
Rozměry - délka včetně šroubení		160 mm
Hmotnost		1,44 kg

Maximální vzdálenost vodoměr - ovládací jednotka 80 m (0,5 mm stíněný vodič).

Ve vzdálenosti  desetinásobku dimenze před vstupem vodoměru a pětinásobku dimenze za výstupem vodoměru nesmí být armatura měnící směr proudění vody (koleno atd..).

Při zazimování systému zamezte průchodu stlačeného vzduchu vodoměrem.Hrozí poškození vodoměru.



Schéma zapojení:

V Hydrawise vodoměr nastavte jako senzor „25, 40 or 50 mm BSP Flow Meter“, viz níže:
