IRIMON, spol. s r.o., obchodní zastoupení pro ČR

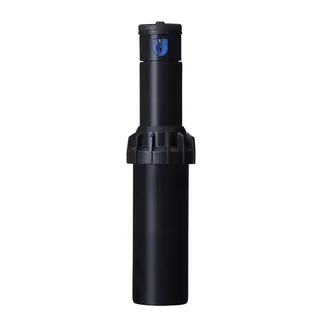

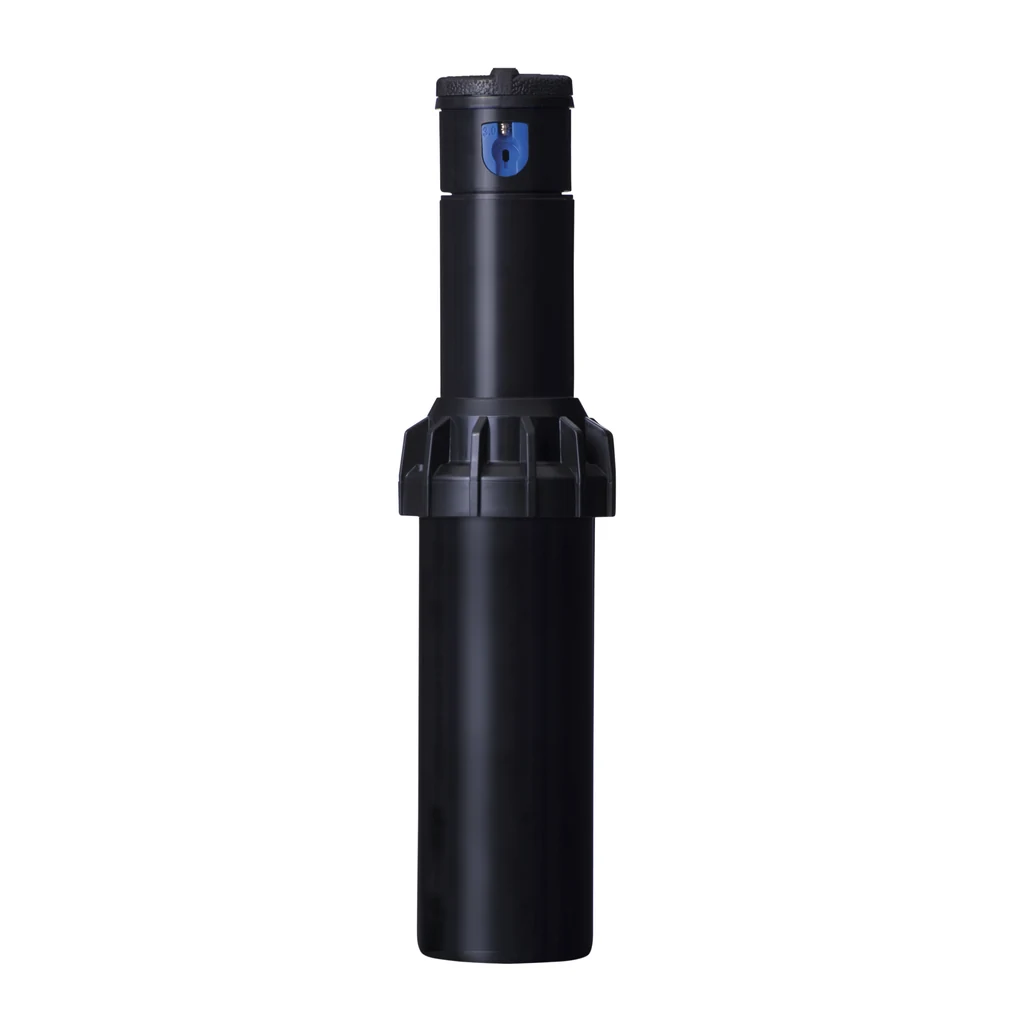

I-20, plastový výsuvník, 10 cm, 3/4", ADV

Použití

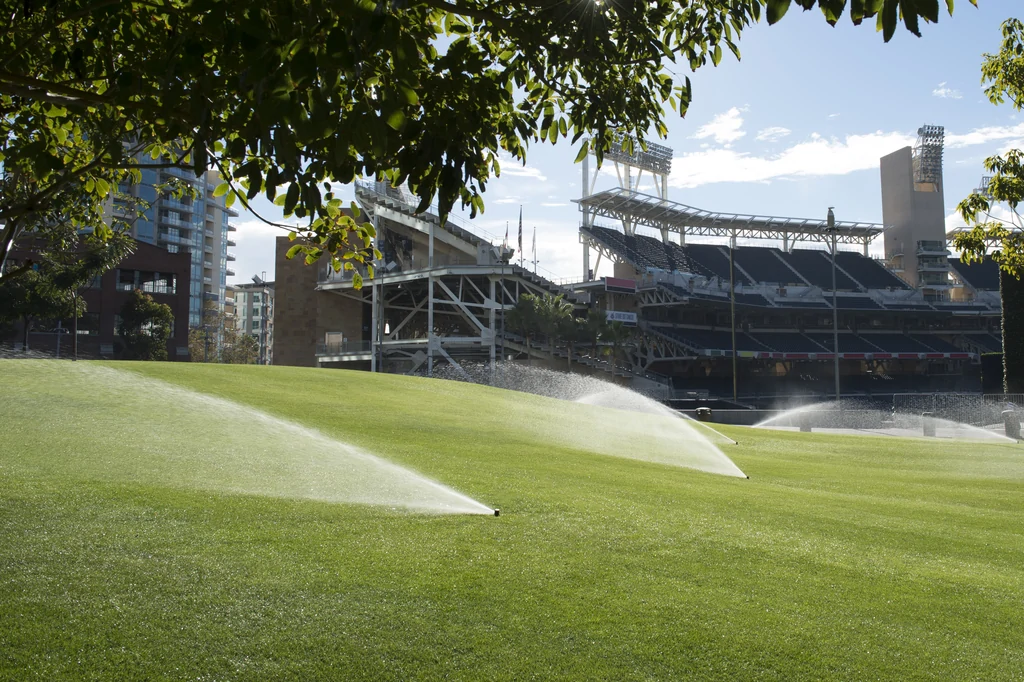

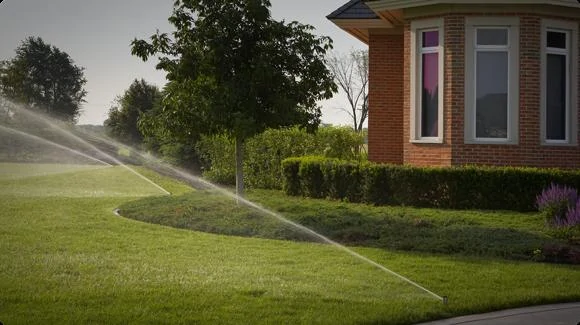

Zavlažování středně velkých travnatých ploch, zahrad rodinných domů, veřejných ploch a menších sportovních areálů. Postřikovače obsahují předinstalovaný zpětný ventil ADV proti vytékání vody z nejníže umístěného postřikovače v sekci a to do převýšení 3.0 m. Postřikovač je vybaven výsečovou pamětí AUTOMATIC ARC RETURN a nestrhnutelným protivandalním mechanismem NON-STRIPPABLE DRIVE a funkcí uzavření průtoku za provozu FLOSTOP. Postřikovače jsou dodávány se základní sadou 12 ks trysek tvaru "U" (8 ks trysek základních + 4 ks trysek LA s nízkým vzestupem). Možnost rozšíření o 4 ks trysek HF s vysokým průtokem a 6 ks trysek SR se zkráceným poloměrem dostřiku.

!!!Montážní klíč (obj.č.22430) není součástí postřikovače!!!

Technické parametry

Max. poloměr dostřiku (R)		14,0 m
Rozmezí poloměru dostřiku (R)		7.3 - 14.0 m
Průtok / spotřeba vody (Q)		0.33 - 2.22 m³/hod
Doporučený pracovní tlak (P)		1.7 - 4.5 bar
Operační provozní tlak		1.4 - 7.0 bar
Výsečové a celokruhové provedení v 1. modelu		Ano
Možnost změny nastavení výseče postřiku		Ano
Rozmezí nastavení výseče postřiku		50 - 360 °
Srážková výška		10 mm/hod
Úhel vzestupu paprsku		25, LA 13, SR 3-22 °
Max. výška vzestupu paprsku		0.3 - 4.0 m
Výška výsuvu		10 cm
Délka výsuvníku		18.5 cm
Výška těla postřikovače		19.5 cm
Vnější průměr těla postřikovače		5.8 cm
Vnější průměr výsuvníku		4.3 cm
Vnější průměr hlavice postřikovače		7.2 cm
Zapouzdřený připojovací závit (vnitřní)		3/4 "
Typ závitu		NPT (kuželový)
Materiál těla postřikovače		zesílený plast
Materiál trysky postřikovače		PE-HD
Materiál výsuvníku		plast
Ochranný pryžový kryt		Ano
Barva ochranného pryžového krytu		černá
Možnost výměny pryžového krytu		Ano

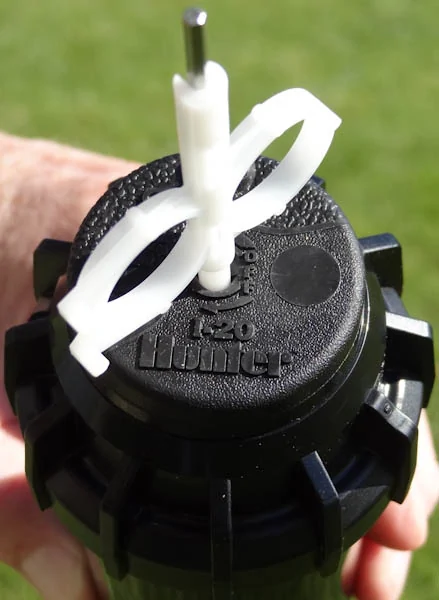

Nástroj k nastavení výseče		montážní klíč
Redukce poloměru dostřiku		Ano
Nástroj k nastavení poloměru dostřiku		montážní klíč
Možnost redukce dostřiku plochým šroubovákem		Ano
Možnost nastavení postřikovače shora		Ano
1 - tryskový systém distribuce vody		Ano
Tvar trysky		U
Barevné rozlišení trysek		Ano
Základní sada trysek		12 ks
Předinstalovaná tryska		Ne
Možnost výměny trysek		Ano
Rozšiřující sada trysek		4 x HF, 6 x SR ks
Pojistný výměnný filtr		Ano
Vestavěný zpětný ventil		Ano
Účinnost zpětného ventilu		3.0 m
Zapouzdřený mechanismus		Ano
GEAR DRIVE (Bezolejový vodou poháněný převodový mechanismus)		Ano
FLO STOP (Uzavření průtoku vody)		Ano
AUTOMATIC ARC RETURN (Výsečová paměť)		Ano
NON-STRIPPABLE DRIVE (Nestrhnutelný protivandalní mechanismus)		Ano
TURF CUP KIT (Možnost doinstalace trávníkového krytu)		Ne
Konstantní rychlost rotace		Ano
Vyšší rychlost rotace (High speed)		Ne
Zesílená pružina		Ano
Náhradní díly k dispozici		Ano
Hmotnost		0.304 kg
Výrobce		Hunter

Specifikace

Základní sada trysek 12 ks, tvar "U":

#1.5 (modrá) max. poloměr dostřiku 9.8 m
#2.0 (modrá) max. poloměr dostřiku 10.4 m
#2.5 (modrá) max. poloměr dostřiku 10.7 m
#3.0 (modrá) max. poloměr dostřiku 11.9 m
#4.0 (modrá) max. poloměr dostřiku 12.5 m
#5.0 (modrá) max. poloměr dostřiku 12.8 m
#6.0 (modrá) max. poloměr dostřiku 13.4 m
#8.0 (modrá) max. poloměr dostřiku 14.0 m
#2.0 LA (šedá) max. poloměr dostřiku 9.1 m
#2.5 LA (šedá) max. poloměr dostřiku 10.7 m
#3.5 LA (šedá) max. poloměr dostřiku 11.3 m
#4.5 LA (šedá) max. poloměr dostřiku 11.3 m

Rozšřující sada trysek s vysokým průtokem 4 Ks, tvar "U":

#10 (zelená) max. poloměr dostřiku 14.0 m
#13 (zelená) max. poloměr dostřiku 14.0 m
#6.0 LA (zelená) max. poloměr dostřiku 11.9 m
#8.0 LA (zelená) max. poloměr dostřiku 12.5 m

Rozšřující sada trysek "SR" s kratším dostřikem 6 ks, tvar "U":

#0.5 SR (černá) max. poloměr dostřiku 5.5 m
#1.0 SR (černá) max. poloměr dostřiku 5.5 m
#2.0 SR (černá) max. poloměr dostřiku 5.5 m
#0.75 SR (černá) max. poloměr dostřiku 7.6 m
#1.5 SR (černá) max. poloměr dostřiku 7.6 m
#3.0 SR (černá) max. poloměr dostřiku 7.6 m

KLÍČOVÉ VÝHODY

Patentovaná funkce automatického návratu rozstřiku vrátí výsuvník zpět do výseče v případě, že by došlo k vandalismu
Nastavitelná výseč 50° až 360°
FloStop® vestavěný uzavírací ventil
Hnací mechanismus je chráněn před poškozením i v případě, že dojde k otočení v opačném směru
Výseč, ale i kruhové 360° pokrytí poskytuje maximální flexibilitu v jednom modelu
Barevné označení trysek pro jednoduchou identifikaci

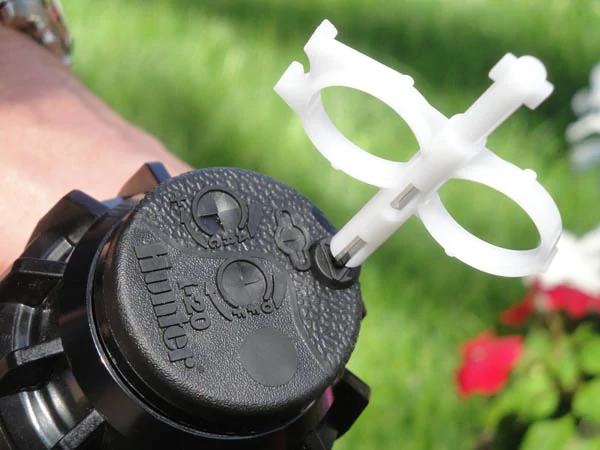

Mechanismus QuickCheck ™ pro rychlé nastavení výseče
Možnost výběru výsuvníku, plastový nebo nerez ocel
Zpětný ventil zabraňující odtoku vody
Vodomazný zapouzdřený převod gear-drive

Automatický návrat / výsečová paměť

Zajišťuje návrat postřikovače zpět do původní nastavené výseče v případě násilného přetočení. Tím zaručuje ochranu proti vandalům v jakémkoli prostředí.

FLOSTOP® vestavěný uzavírací ventil

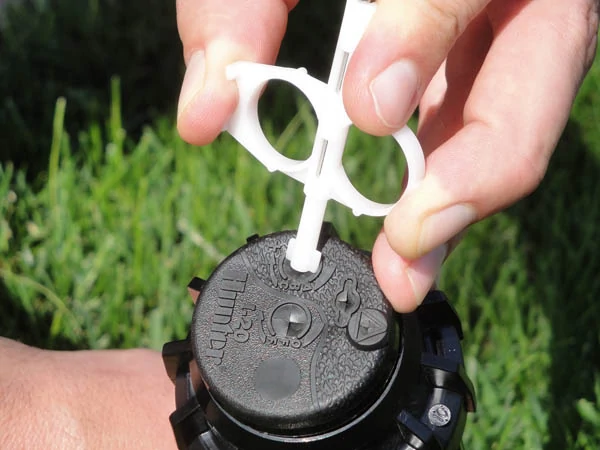

FloStop umožňuje manuálně zavírat/otevírat průtok vody jednotlivým postřikovačem během provozu systému. Tuto funkci lze využít pro snadnější výměnu trysek a případné odstavení konkrétního postřikovače během údržby či montáže z provozu.

Výseč 50° ale také 360°

Patentovaný mechanismus kontinuálního plnokruhového, nepřetáčivého nastavení 360° nebo výsečového nastavení 50° – 360° v jednom modelu.

Barevné rozlišení trysek

Jednotlivé trysky jsou barevně rozlišeny, díky čemu snadno a rychle poznáte poloměr dostřiku.

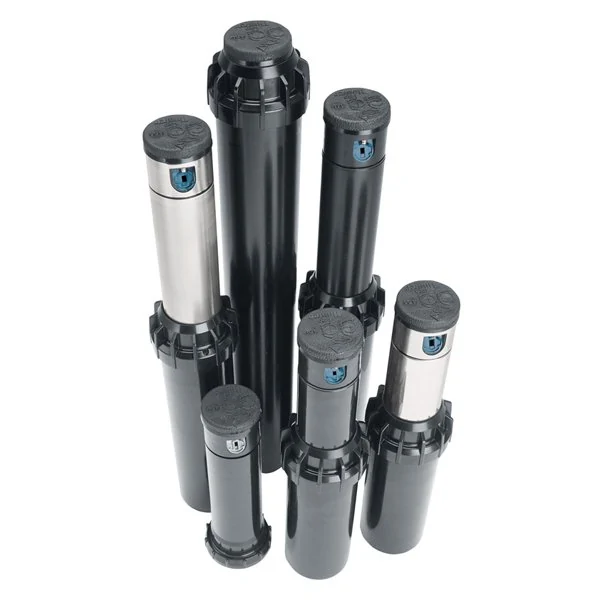

Výsuvník z nerezové oceli

Možnost výběru mezi plastovým výsuvníkem nebo výsuvníkem z nerezové oceli, které najde využití pro ty nejtěžší podmínky.

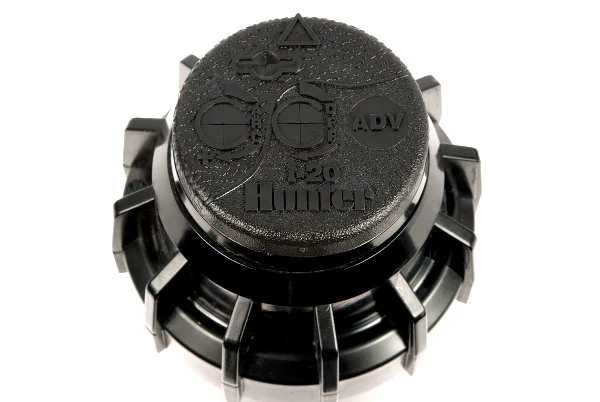

Zpětný ventil ADV

Zpětný ventil zabraňuje odvodnění potrubí u svažitých ploch a omezuje vytékání vody z postřikovačů, čímž brání zavzdušnění potrubí při vypnutí systému. Šetří vodu, redukuje zavzdušnění, omezuje tlakové rázy a zvyšuje životnost systému.
