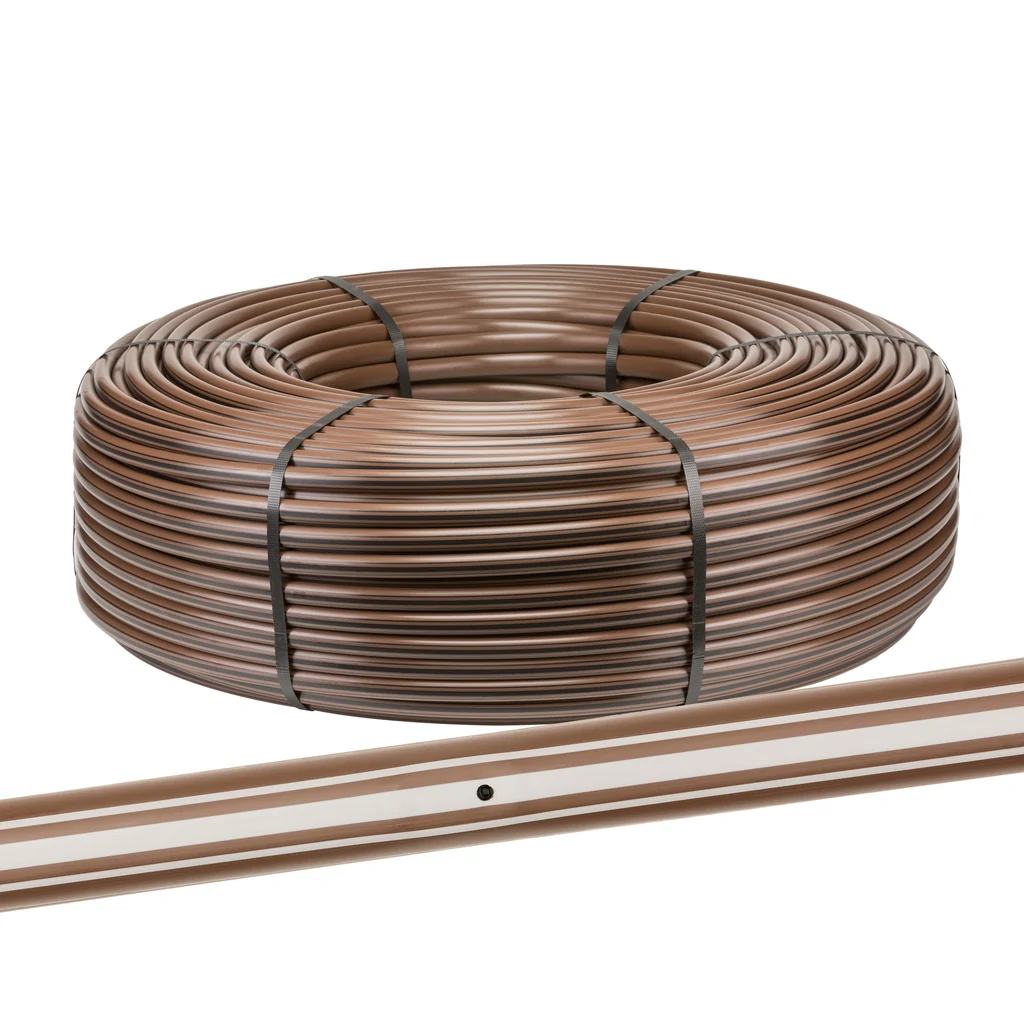

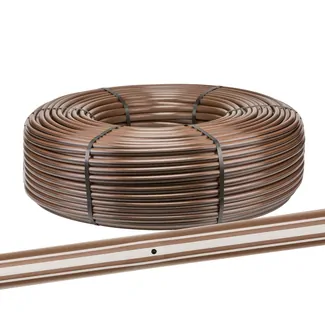

HDL-CV 17 mm - 2,3 l/h, spon 30 cm, (300 m)

Použití

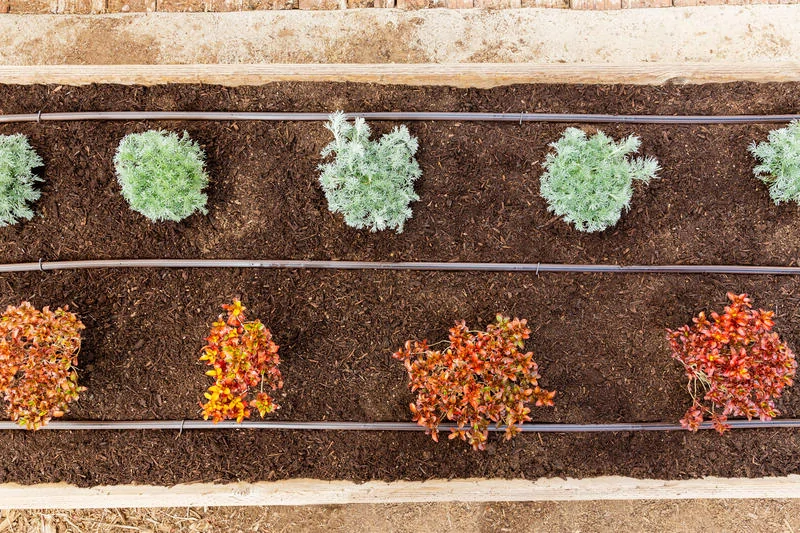

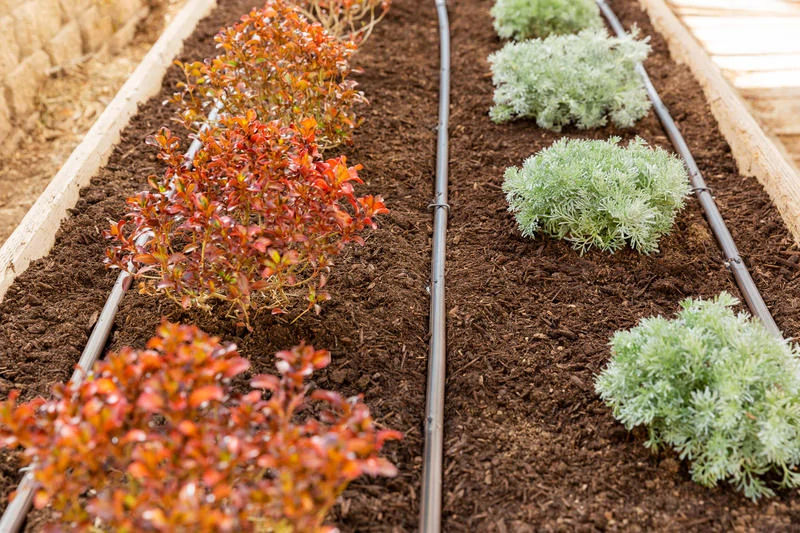

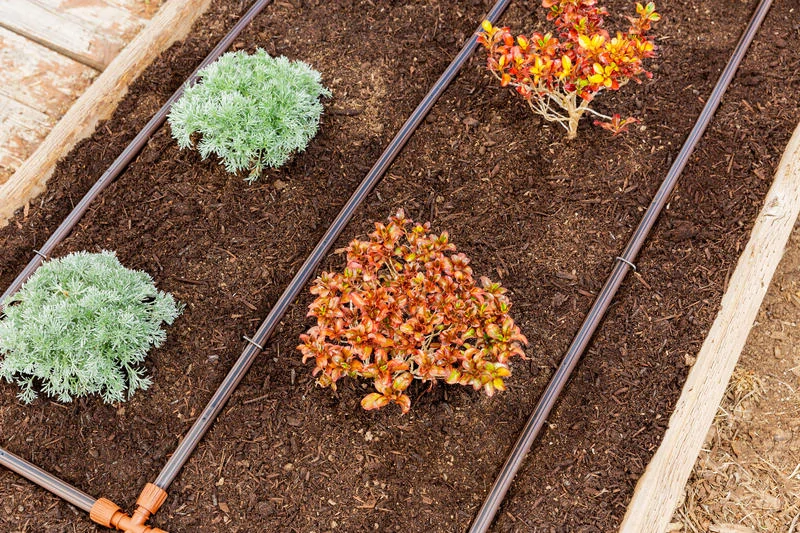

Díky tloušťce potrubí (1,27 mm) je potrubí vhodné pro víceleté aplikace. Nejvíce se potrubí používá pro zavlažování liniových keřových výsadeb v pěstebnách, ve školkách, v parcích nebo na závlahu živého plotu v rezidenčních plochách domu. Dále je vhodné pro skleníky a sady a vinice.
Díky kompenzaci tlaku v kapkovačích lze potrubí použít až na 134 m při vstupním tlaku 4 bar.

Pro spojování potrubí se zde používají nejčastěji 17mm hnědé nástrčné tvarovky , 16mm DF tvarovky nebo tvarovky QJ 16 mm se zajišťovací maticí.

Technické parametry

Doporučený pracovní tlak (P) ? 1,0 - 4,0 bar
Vnější průměr potrubí 16,76 mm
Vnitřní průměr 14,22 mm
Tloušťka stěny potrubí 1,27 mm
Spon kapkovačů v potrubí 30 cm
Počet výtokových otvorů v kapkovači 1
Výtok vody na 1 kapkovač 2,3 l/hod
Spotřeba vody na 1 m délky potrubí 7,6 l/hod
Kapkovače s kompenzací tlaku Ano
Anti-siphon systém (AS) ? Ano
Drop stop systém (DS) ? Ano
Součástí zpětný ventil Ano
Účinnost zpětného ventilu ? 1,8 m
Zdvojený kapkovač Ne
Doporučená filtrace 120 mesh
Vhodná fixace 1 - 2 m
Maximální doporučená délka větve ? 134 m
Nadzemní instalace Ano

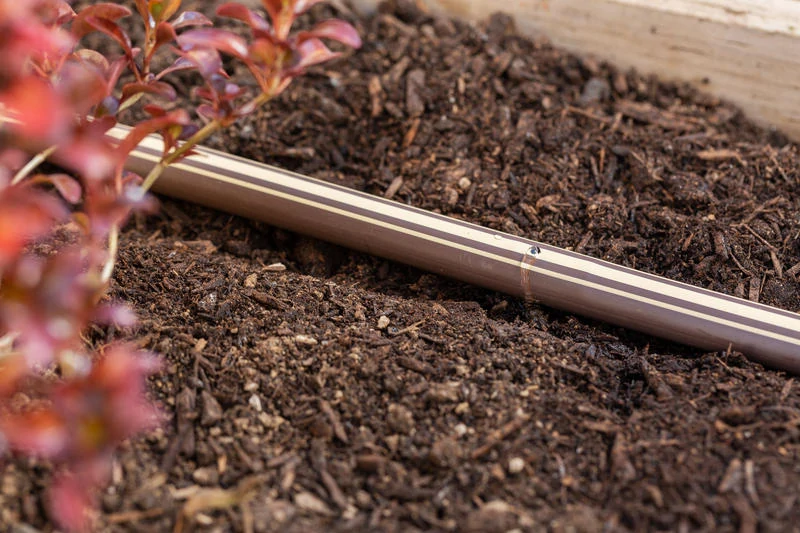

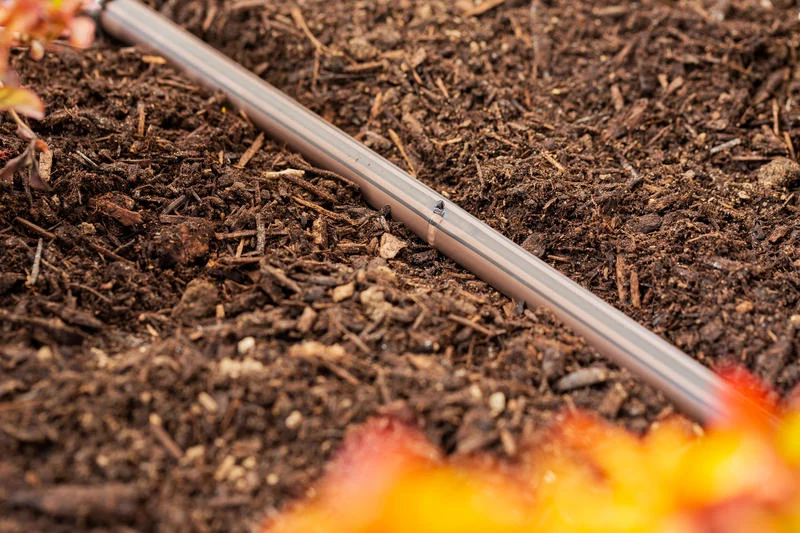

Instalace do mulčovací kůry Ano
Podzemní instalace Ne
Délka potrubí (bal) 300 m
Barva hnědá
UV odolnost Ano
Doporučené spojky BR/DF/QJ 16
Hmotnost na 1 m délky 0,06 kg
Hmotnost svitku 18 kg
Výrobce Hunter

Specifikace

Kapkovací potrubí HDL-CV je složeno z plochého kapkovače typu "FLAT" a polyethylenového 16,76 mm potrubí. Vykapávání je zajištěno 1 výtokovým otvorem v kapkovači. Kapkovače obsahují silikonovou membránu zajišťující tzv. kompenzaci tlaku v kapkovači, díky které je vykapávání přesně řízeno a je rovnoměrné po celé délce potrubí i při rozmezí tlaku 1 - 4 bar. Po skončení závlahy zajistí zpětný ventil s účiností do 1,8 m přebytečné vykapávání, což zpřesňuje rovnoměrnost distribuce vody a zabraňuje nežádoucím únikům vody mimo nastavený čas. Kapkovač je navíc vybaven systémem AS (anti-siphon) zamezujícím vniknutí mechanických nečistot do kapkovače zpětným nasátím a DS (Drop stop) systémem zamezujícím vytékání vody z kapkovače po skončení závlahy.

Potrubí má výtok 2,3 l/hod na 1 kapkovač.

Instalace v jedné linii při sponu 30 cm se doporučuje maximálně do 134 m při vstupním tlaku 4 bar.
Maximální délka potrubí je vždy závislá na vstupním tlaku, sklonu, sponu kapkovačů, výtoku z kapkovačů a emisní uniformitě.
