I-25, plastový výsuvník, 10 cm, 1", ADV

Použití

Profesionální řešení zavlažování větších travnatých veřejných ploch, okolí firemních areálů, parků a především ploch pro sport a volný čas (fotbal, tenis, softball, popř. golf) s poloměrem dostřiku do 21 m. Postřikovač je vybaven výsečovou pamětí AUTOMATIC ARC RETURN, nestrhnutelným protivandalním mechanismem NON-STRIPPABLE DRIVE a zpětným ventilem ADV proti vytékání vody z nejníže umístěného postřikovače až do 3.0 m převýšení. Postřikovač je dodáván se základní sadou 5 ks trysek a disponuje 2tryskovým systémem distribuce vody.

!!!Montážní klíč (obj.č.22430) není součástí postřikovače!!!

Technické parametry

Max. poloměr dostřiku (R) ? 21,6 m
Rozmezí poloměru dostřiku (R) ? 11.9 - 21.6 m
Průtok / spotřeba vody (Q) 0.82 -7.24 m3/hod
Doporučený pracovní tlak (P) ? 2.8 - 6.9 bar
Operační provozní tlak 2.5 - 7.0 bar
Výsečové a celokruhové provedení v 1. modelu Ano
Možnost změny nastavení výseče postřiku Ano
Rozmezí nastavení výseče postřiku 50 -360 °
Srážková výška ? 15 mm/hod
Úhel vzestupu paprsku 25 °
Max. výška vzestupu paprsku 2.7 - 5.2 m
Výška výsuvu ? 10 cm
Délka výsuvníku ? 19 cm
Výška těla postřikovače ? 20 cm
Vnější průměr těla postřikovače 6.1 cm
Vnější průměr hlavice postřikovače 7.3 cm
Vnější průměr výsuvníku 4.4 cm
Zapouzdřený připojovací závit (vnitřní) ? 1 "
Typ závitu BSPP (válcový)
Materiál těla postřikovače zesílený plast
Materiál výsuvníku plast
Tlaková odolnost (PN) ? 10 bar
Materiál trysky postřikovače PE-HD
Ochranný pryžový kryt Ano
Barva ochranného pryžového krytu černá
Možnost výměny pryžového krytu Ano
Nástroj k nastavení výseče montážní klíč
Redukce poloměru dostřiku ? Ano
Nástroj k nastavení poloměru dostřiku montážní klíč
Možnost redukce dostřiku plochým šroubovákem Ne
Možnost nastavení postřikovače shora Ano
2 - tryskový systém distribuce vody Ano
Barevné rozlišení trysek Ano
Základní sada trysek 5 ks
Předinstalovaná tryska Ne
Možnost výměny trysek Ano
Rozšiřující sada trysek 7 ks
Pojistný výměnný filtr ? Ano
Vestavěný zpětný ventil Ano
Účinnost zpětného ventilu ? 3.0 m
Zapouzdřený mechanismus ? Ano
GEAR DRIVE (Bezolejový vodou poháněný převodový mechanismus) Ano
FLO STOP (Uzavření průtoku vody) ? Ne
AUTOMATIC ARC RETURN (Výsečová paměť) ? Ano
NON-STRIPPABLE DRIVE (Nestrhnutelný protivandalní mechanismus) ? Ano
OPPOSING NOZZLE (Oboustrané směrování trysek) Ne
Konstantní rychlost rotace Ano
Vyšší rychlost rotace (High speed) Ne
Zesílená pružina Ano
Náhradní díly k dispozici Ano
Hmotnost 0.39 kg
Výrobce Hunter
Výběr samostatně dodávaných trysek 7 ks

Specifikace

Základní sada trysek 5 ks:

  • #7 (oranžová)   max. poloměr dostřiku  14.9 m
  • #10 (sv. zelená)   max. poloměr dostřiku  16.5 m
  • #15 (šedá)   max. poloměr dostřiku  17.7 m
  • #20 (tm. hnědá)   max. poloměr dostřiku  20.1 m
  • #25 (tm. modrá)   max. poloměr dostřiku  21.3 m

Rozšiřující sada trysek 7 ks:

  • #4 (žlutá)   max. poloměr dostřiku  13.1 m
  • #5 (bílá)   max. poloměr dostřiku  14.0 m
  • #8 (sv. hnědá)   max. poloměr dostřiku  15.5 m
  • #13 (sv. modrá)   max. poloměr dostřiku  16.8 m
  • #18 (červená)   max. poloměr dostřiku  19.2 m
  • #23 (tm. zelená)   max. poloměr dostřiku  20.4 m
  • #28 (černá)   max. poloměr dostřiku  21.6 m



i-25 v provedení s nerezovým výsuvníkem



KLÍČOVÉ VÝHODY

  • Patentovaná funkce automatického návratu rozstřiku vrátí výsuvník zpět do výseče v případě, že by došlo k vandalismu
  • Výsuv 10 cm
  • Nastavitelná výseč 50° až 360°
  • Hnací mechanismus je chráněn před poškozením i v případě, že dojde k otočení v opačném směru
  • Výseč, ale i kruhové 360° pokrytí poskytuje maximální flexibilitu v jednom modelu
  • Barevné označení trysek pro jednoduchou identifikaci
  • Mechanismus QuickCheck ™ pro rychlé nastavení výseče
  • Možnost výběru výsuvníku, plastový nebo nerez ocel
  • Zpětný ventil zabraňující odtoku vody
  • Vodomazný zapouzdřený převod gear-drive



Automatický návrat / výsečová paměť



Zajišťuje návrat postřikovače zpět do původní nastavené výseče v případě násilného přetočení. Tím zaručuje ochranu proti vandalům v jakémkoli prostředí.








Výseč 50° ale také 360°



Patentovaný mechanismus kontinuálního plnokruhového, nepřetáčivého nastavení 360° nebo výsečového nastavení 50° – 360° v jednom modelu.

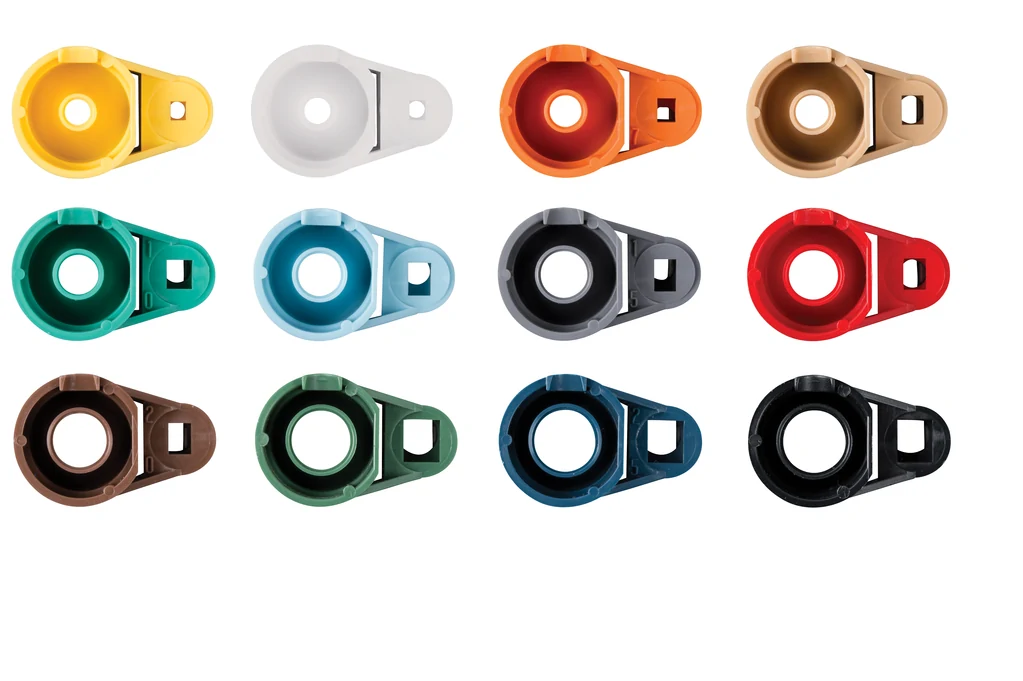

Barevné rozlišení trysek



Jednotlivé trysky jsou barevně rozlišeny, díky čemu snadno a rychle poznáte poloměr dostřiku.

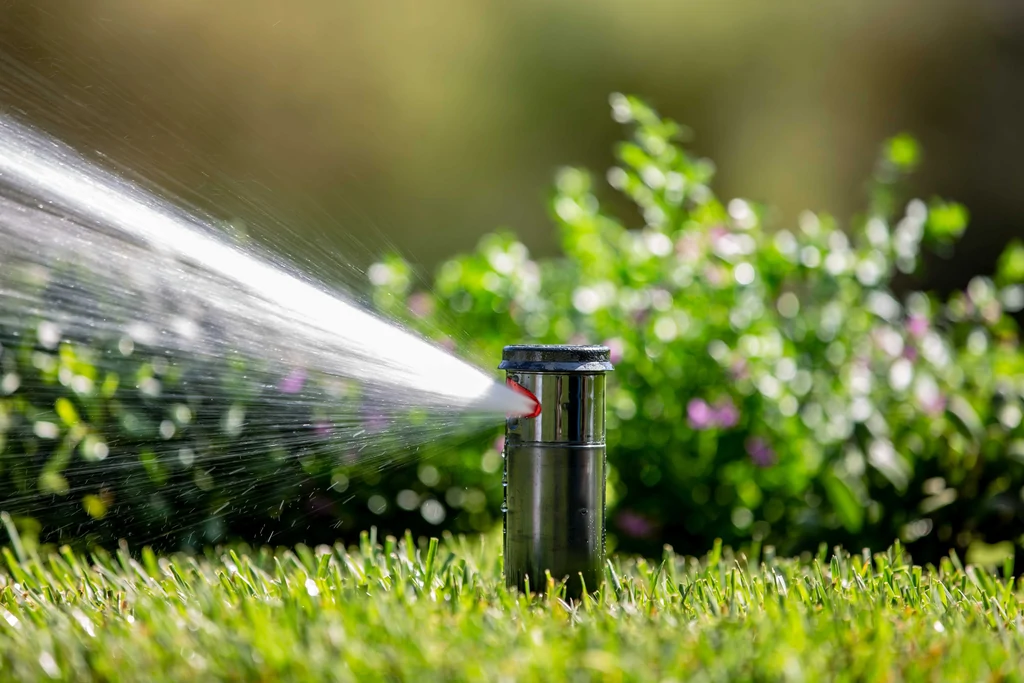

Výsuvník z plastu nebo nerezové oceli



Možnost výběru mezi plastovým výsuvníkem nebo výsuvníkem z nerezové oceli, které najde využití pro ty nejtěžší podmínky.












Zpětný ventil ADV



Zpětný ventil zabraňuje odvodnění potrubí u svažitých ploch a omezuje vytékání vody z postřikovačů, čímž brání zavzdušnění potrubí při vypnutí systému. Šetří vodu, redukuje zavzdušnění, omezuje tlakové rázy a zvyšuje životnost systému.










Non-Strippable Drive



Patentovaný, nestrhnutelný, protivandalní mechanismus umožňuje násilné otočení a přetočení výsuvníku bez poškození.
