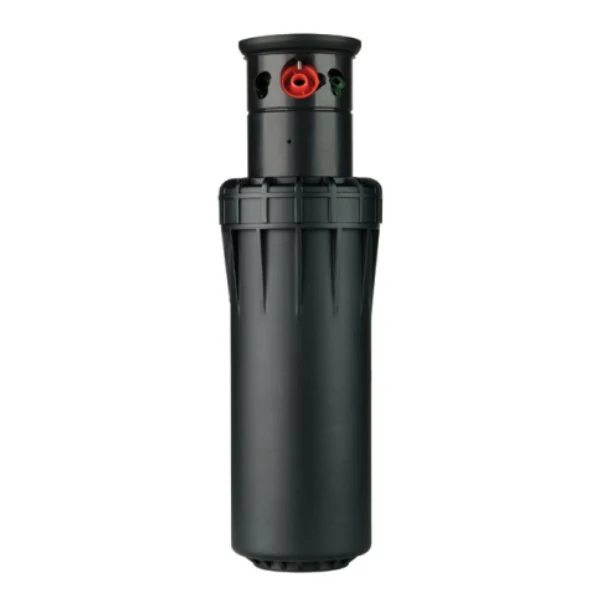

I-90, plast. výsuvník, 8 cm, výseč, 6/4", ADV

Použití

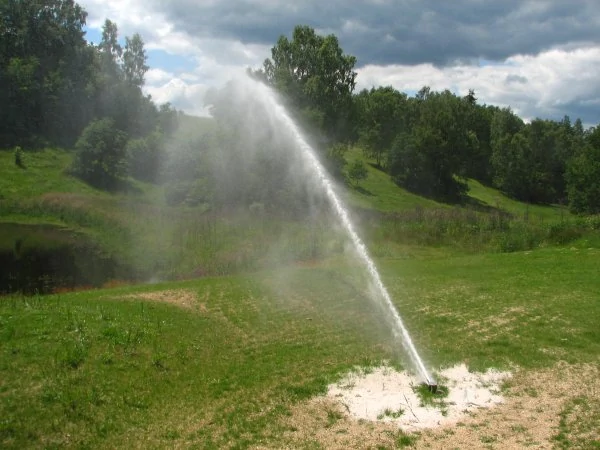

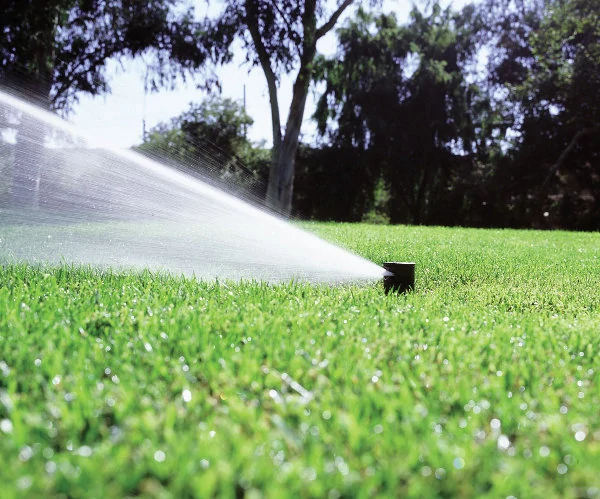

Profesionální řešení zavlažování velkých zátěžových trávníkových ploch a sportovních areálů (fotbal, golf apod.)s poloměrem dostřiku do 31,4 m. Postřikovač je vybaven zpětným ventilem ADV proti vytékání vody z nejníže umístěného postřikovače až do 2 m převýšení. Postřikovač je dodáván se základní sadou 8 ks trysek a disponuje 3tryskovým systémem distribuce vody. Postřikovač je možné doplnit o zápustný travní kryt, který chrání postřikovač a zároveň zvyšuje bezpečnost na sportovních travních plochách.

!!!Montážní klíč (obj.č.22430) není součástí postřikovače!!!

Technické parametry

Max. poloměr dostřiku (R) ? 29,6 m
Rozmezí poloměru dostřiku (R) ? 20,1 - 29,6 m
Průtok / spotřeba vody (Q) 6,7 - 19,04 m3/hod
Doporučený pracovní tlak (P) ? 5,5 - 8,0 bar
Operační provozní tlak 5,0 - 8.0 bar
Výsečové a celokruhové provedení v 1. modelu Ne
Výsečové provedení Ano
Možnost změny nastavení výseče postřiku Ano
Rozmezí nastavení výseče postřiku 40 - 360 °
Srážková výška ? 40 mm/hod
Úhel vzestupu paprsku 22,5 °
Max. výška vzestupu paprsku 4.6 - 5.5 m
Výška výsuvu ? 8 cm
Délka výsuvníku ? 25 cm
Výška těla postřikovače ? 28 cm
Vnější průměr těla postřikovače 10.2 cm
Vnější průměr hlavice postřikovače 12.4 cm
Vnější průměr výsuvníku 7.6 cm
Zapouzdřený připojovací závit (vnitřní) ? 6/4 "
Typ závitu BSPP (válcový)
Materiál těla postřikovače zesílený plast
Materiál výsuvníku plast
Tlaková odolnost (PN) ? 10 bar
Materiál trysky postřikovače PE-HD

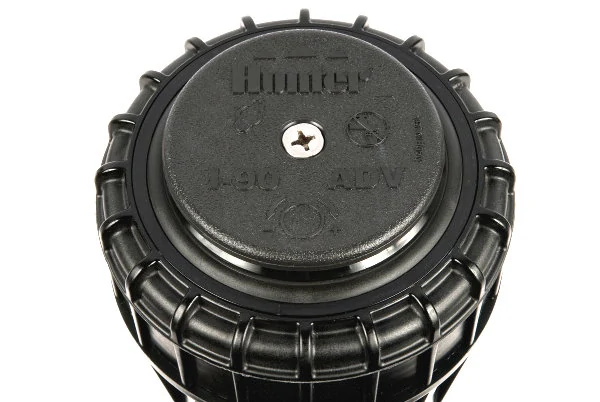

Ochranný pryžový kryt Ano
Barva ochranného pryžového krytu černá
Možnost výměny pryžového krytu Ano
Nástroj k nastavení výseče montážní klíč
Redukce poloměru dostřiku ? Ano
Nástroj k nastavení poloměru dostřiku montážní klíč
Možnost redukce dostřiku plochým šroubovákem Ne
Možnost nastavení postřikovače shora Ano

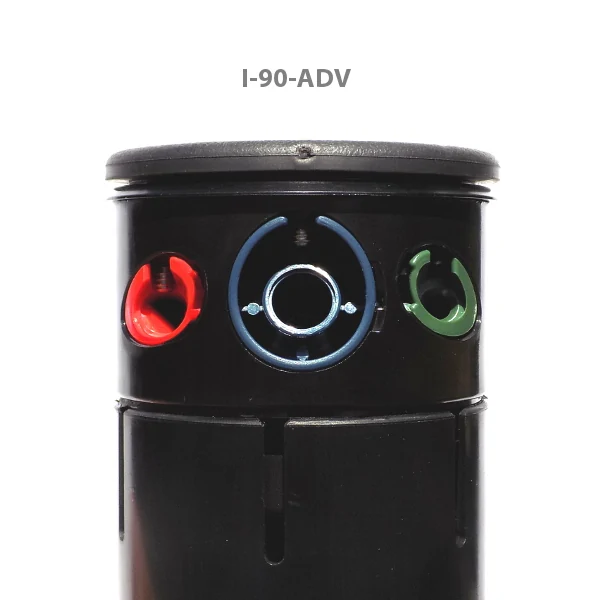

3 - tryskový systém distribuce vody Ano
Barevné rozlišení trysek Ano
Základní sada trysek 8 ks
Předinstalovaná tryska #53

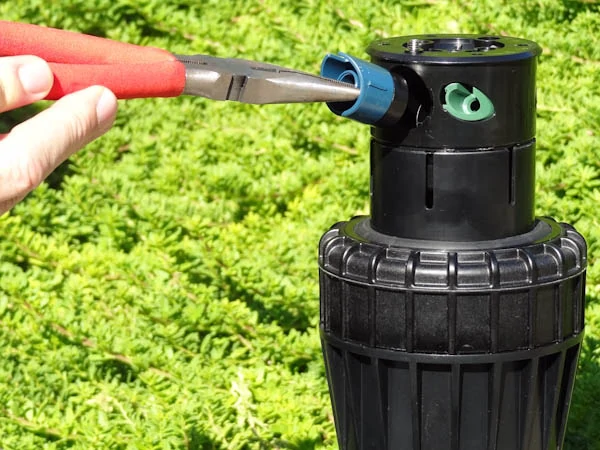

Možnost výměny trysek Ano
Rozšiřující sada trysek Ne

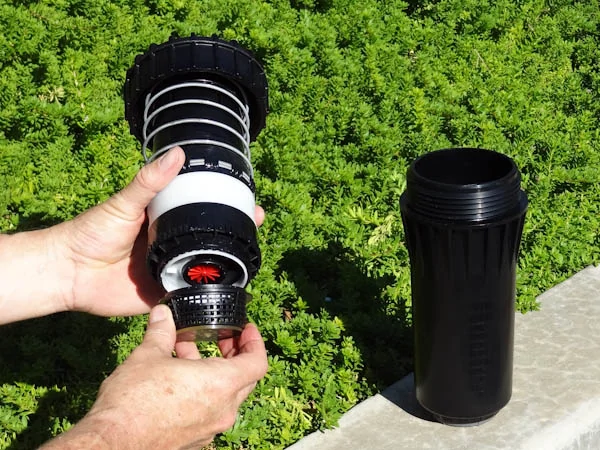

Pojistný výměnný filtr ? Ano
Vestavěný zpětný ventil Ano
Účinnost zpětného ventilu ? 2 m
Zapouzdřený mechanismus ? Ano
GEAR DRIVE (Bezolejový vodou poháněný převodový mechanismus) Ano
FLO STOP (Uzavření průtoku vody) ? Ne
AUTOMATIC ARC RETURN (Výsečová paměť) ? Ne
NON-STRIPPABLE DRIVE (Nestrhnutelný protivandalní mechanismus) ? Ne
OPPOSING NOZZLE (Oboustrané směrování trysek) Ne
TURF CUP KIT (Možnost doinstalace trávníkového krytu) Ano
Konstantní rychlost rotace Ano
Vyšší rychlost rotace (High speed) Ne
Zesílená pružina Ano
Náhradní díly k dispozici Ano
Hmotnost 1.37 kg
Výrobce Hunter

Specifikace

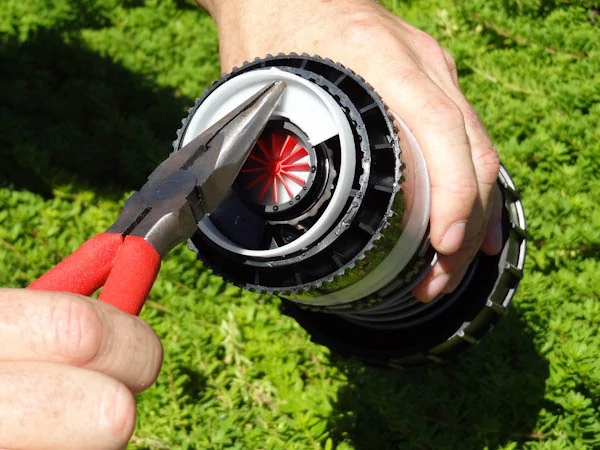

!!! Před každou instalací jiné trysky než je tryska předinstalovaná je nutné přenastavit polohu vymezovače průtoku statoru, nacházející se ve spodní části výsuvníku pod filtrem, do polohy označené číslem patřičné instalované trysky. V případě nepřenastavení statoru před instalací trysky nebude rotační hlavice výsuvníku správně fungovat !!!

Základní sada hlavních trysek 8 ks:

  • #25 (sv.modrá)   max. poloměr dostřiku  21 m
  • #33 (šedá)   max. poloměr dostřiku  21.6 m
  • #38 (červená)   max. poloměr dostřiku  23.2 m
  • #43 (tm.hnědá)   max. poloměr dostřiku  23.5 m
  • #48 (tm. zelená)   max. poloměr dostřiku  25.0 m
  • #53 (tm.modrá)   max. poloměr dostřiku  26.8 m
  • #63 (černá)   max. poloměr dostřiku  28.0 m
  • #73 (oranžová)   max. poloměr dostřiku  29.6 m

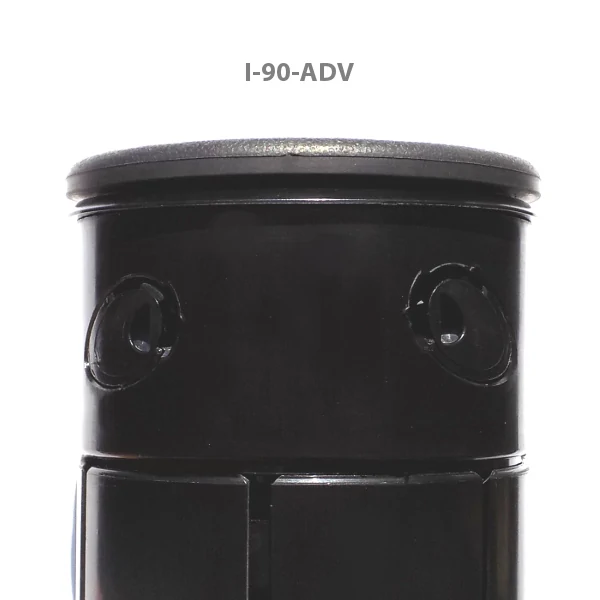

Uspořádání jednostranně směrovaných trysek:

  • 1 hlavní tryska měnitelná
  • 2 vedlejší trysky
