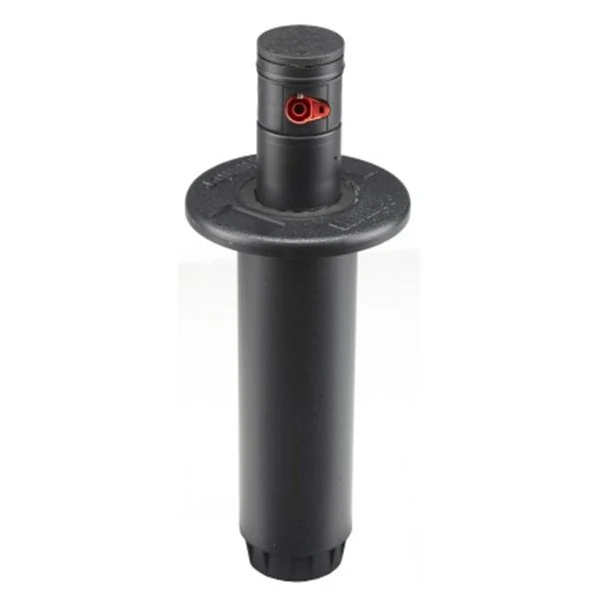

G-75B, plast. výsuv. 8 cm, kruh & výseč - od 2014, 5/4"

Použití

Profesionální řešení zavlažování golfových hřišť a sportovních veřejných ploch s poloměrem dostřiku do cca 23 m. Postřikovače se instalují především na greenech nebo fairwayích - obyvykle ve dvouřadém systému uspořádání "BLOCK" (více postřikovačů ovládáno 1 ventilem a 1 dekodérem). Výsečové a celokruhové provedení v jednom modelu od 6/2013. Postřikovač je dodáván s předinstalovanou tryskou #25 a se základní sadou 6 ks trysek. Trysky nejsou kompatibliní s postřikovačem G-70B
Připojovací závit 5/4" ACME.

Technické parametry

Max. poloměr dostřiku (R) ? 21,6 m
Rozmezí poloměru dostřiku (R) ? 14.3 - 21.6 m
Průtok / spotřeba vody (Q) 1.75 - 7.34 m3/hod
Doporučený pracovní tlak (P) ? 2.8 - 6.9 bar
Výsečové a celokruhové provedení v 1. modelu Ano
Rozmezí nastavení výseče postřiku 40 - 360 °
Úhel vzestupu paprsku 25 °
Srážková výška ? 13 mm/hod
Výška výsuvu ? 8 cm
Délka výsuvníku ? 19.5 cm
Výška těla postřikovače ? 23 cm
Vnější průměr obruby postřikovače 12 cm
Zapouzdřený připojovací závit (vnitřní) ? 5/4 "
Typ závitu ACME (trapézový)
Materiál těla postřikovače zesílený plast
Materiál výsuvníku plast
Tlaková odolnost (PN) ? 10 bar
Materiál trysky postřikovače PE-HD
Ochranný pryžový kryt Ano
Barva ochranného pryžového krytu černá
Možnost výměny pryžového krytu Ano
Nástroj k nastavení výseče montážní T klíč
Redukce poloměru dostřiku ? Ano
Nástroj k nastavení poloměru dostřiku montážní klíč
Možnost redukce dostřiku plochým šroubovákem Ne
Možnost nastavení postřikovače shora Ano
Barevné rozlišení trysek Ano
Základní sada trysek 6 ks
Předinstalovaná tryska #25
1 - tryskový systém distribuce vody Ano
2 - tryskový systém distribuce vody Ano
Možnost výměny trysek Ano
Rozšiřující sada trysek Ne
Pojistný výměnný filtr ? Ano
Vestavěný zpětný ventil Ano
Účinnost zpětného ventilu ? 3.0 m
Zapouzdřený mechanismus ? Ano
GEAR DRIVE (Bezolejový vodou poháněný převodový mechanismus) Ano
OPPOSING NOZZLE (Oboustrané směrování trysek) Ne
DECODER BOX (Možnost osazení dekodéru) Ne
Předinstalovaný dekodér Ne
Vestavěný elektromagnetický ventil, ON/AUTO/OFF s tlak. regulací ? Ne
Inteligentní konstrukce těsnění Ano
Konstantní rychlost rotace Ano
Vyšší rychlost rotace (High speed) Ne
Zesílená pružina Ano
Náhradní díly k dispozici Ano
Hmotnost 0.49 kg
Výrobce Hunter

Specifikace

!!! Postřikovače se dodávají s předinstalovanou tryskou #25 a se základní sadou 6 ks trysek !!!

!!! Před každou instalací jiné trysky než je tryska předinstalovaná je nutné přenastavit polohu vymezovače průtoku statoru, nacházející se ve spodní části výsuvníku pod filtrem, do polohy označené číslem patřičné instalované trysky. V případě nepřenastavení statoru před instalací trysky nebude rotační hlavice výsuvníku správně fungovat !!!

Sada trysek pro G75B (výseč) 9 ks:

  • #8 (sv.hnědá)   max. poloměr dostřiku  15.5 m
  • #10 (sv.zelená)   max. poloměr dostřiku  17.1 m
  • #13 (sv.modrá)   max. poloměr dostřiku  17.4 m
  • #15 (šedá)   max. poloměr dostřiku  18.3 m
  • #18 (červená)   max. poloměr dostřiku  19.2 m
  • #20 (hnědá)   max. poloměr dostřiku  19.8 m
  • #23 (tm.zelená)   max. poloměr dostřiku  20.4 m
  • #25 (tm.modrá)   max. poloměr dostřiku  21.6 m
  • #28 (černá)   max. poloměr dostřiku  21.6 m
Obj. č.: 23751
Model: G75-B-25-S
Rabatová skupina: PR
Skladem
Přeprava hrazena vždy kupujícím přeprava hrazena
vždy kupujícím
individuální přepravní podmínky individuální
přepravní podmínky
U této položky není možný osobní odběr. Cena a typ dopravy Vám budou individuálně telefonicky upřesněny Vaším obchodníkem. Bez možnosti
osobního odběru
U této položky není možný osobní odběr. Bez možnosti
osobního odběru

Poznámka

Postřikovače se dodávají s předinstalovanou tryskou #25 a záskladní sadou 6-ti trysek!!!

Dokumenty ke stažení
