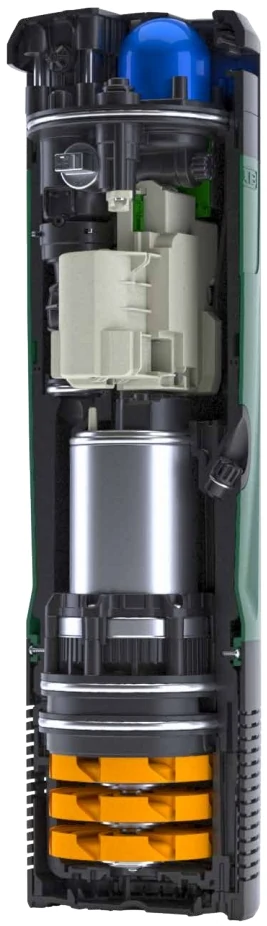

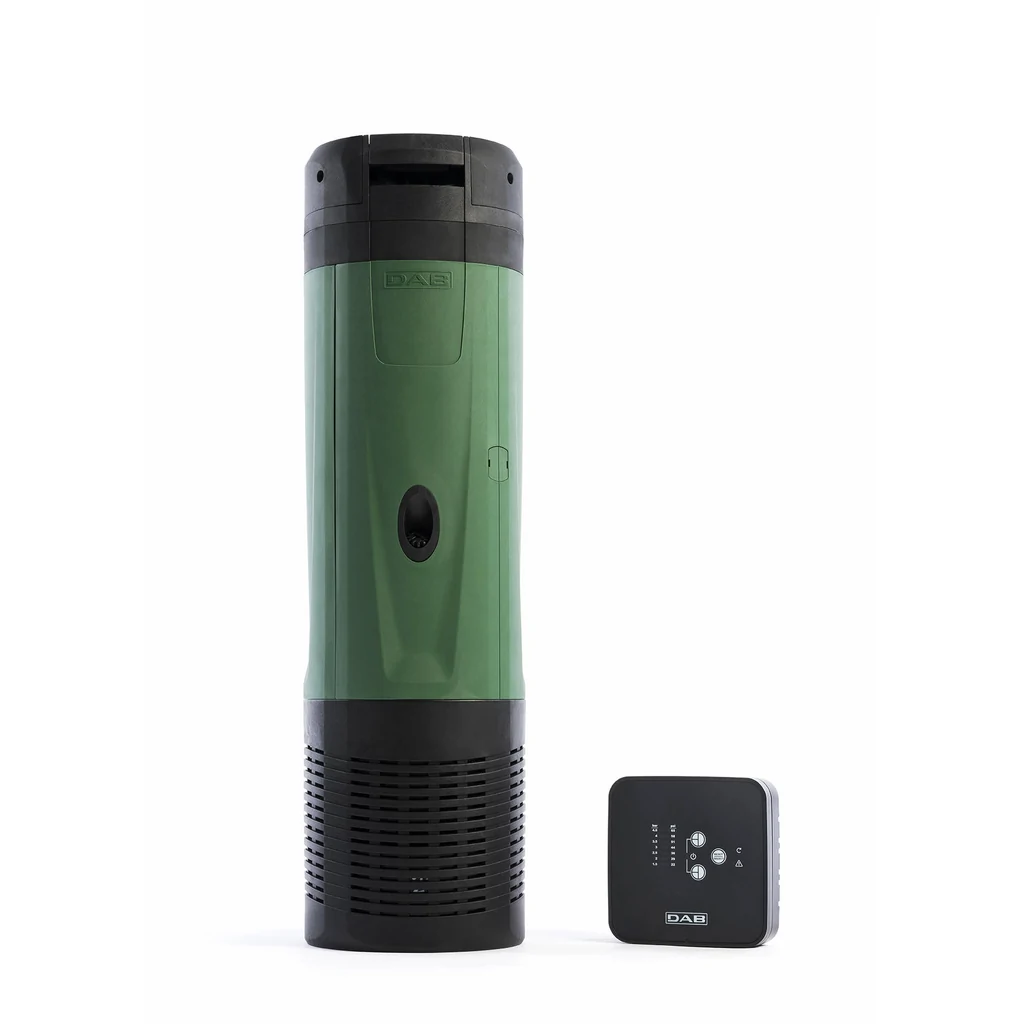

Domácí vodárna po okraj nabitá technologiemi. Čerpadlo maximálně zjednoduší a zefektivní používání vody z jímek a studní. Automatická vodárna bez nutnosti doplnění spínacího prvku a s integrovanou tlakovou vyrovnávací nádobou. Vodárna automaticky sepne při odběru a automaticky vypne po skončení odběru vody. Vodárna obsahuje snímač průtoku a snímač vody (zabrání chodu na sucho a samočinnému spínání při zanesení zpětné klapky). Součástí je také odvzdušňovací ventil pro snazší uvedení do provozu a přetlakový ventil, který předchází vodním rázům. Zapínací tlak vodárny je 2,4 bar (nastavitelný). Regulátor Com Box, který je součástí dodávky, umožňuje nastavení vypínacího tlaku a řídí alarmy. Pomocí dodaného příslušenství můžete snadno nastavit sací výšku v rozsahu 3,5 - 8 cm. Čerpadlo lze provozovat zcela, nebo jen částečně ponořené, ve vertikální, ale i horizontální instalaci.

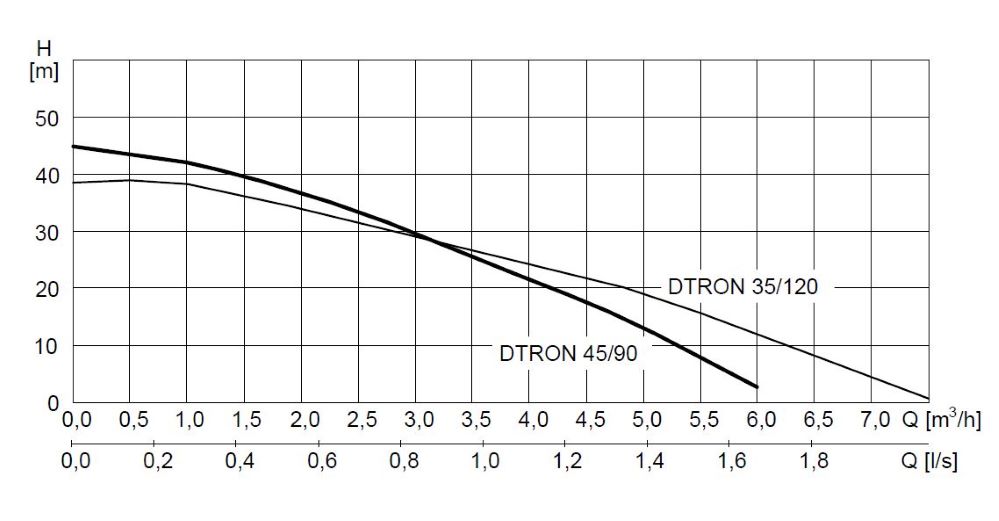

Pmax		4,5 bar
Qmax		6,3 m³/hod
Jmenovité napětí (U)		230 V
Jmenovitý příkon motoru (P1)		0,93 kW
Jmenovitý výkon motoru (P2)		0,6 kW
Jmenovitý proud (I)		4,2 A
Délka kabelu		15 m
Sací výška		0,035 až 0,08 m

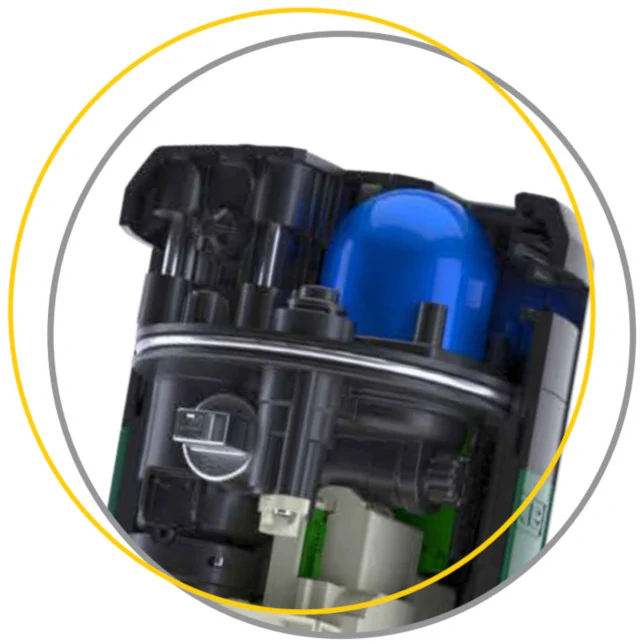

Objem vnitřní tlakové nádoby		0,04 l
Počet oběžných kol		3
Vnější průměr		185 mm
Připojovací závit (vnitřní)		5/4 "
Typ závitu		BSPP (válcový)
Hloubka ponoru max.		15 m
Teplota čerpaného média		0-50 °C
Krytí IP		68
Třída izolace		F

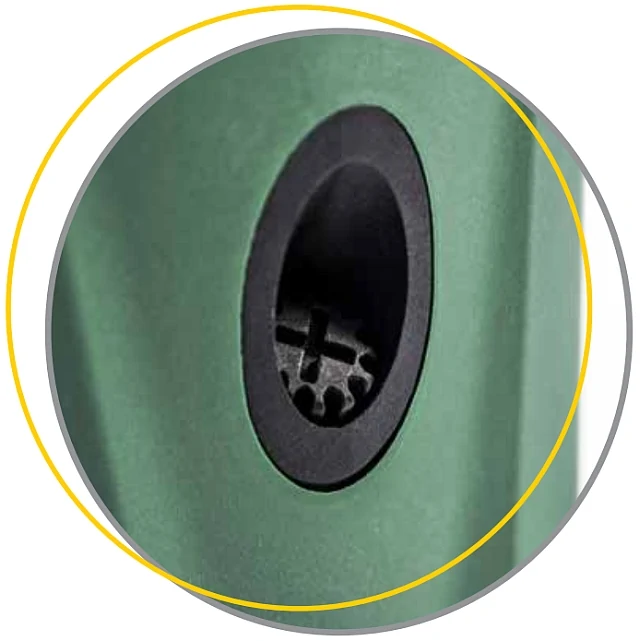

Odvzdušňovací ventil		Ano
Automatická vodárna		Ano
Automatické zapnutí čerpadla		Ano
Automatické vypnutí čerpadla		Ano
Automatický reset		Ano
Zapínací tlak		2,4, nastavitelný bar
Vypínací tlak		4,8 bar
Zpětná klapka		Ano
Ochrana proti přetížením		Ano
Ochrana proti běhu na sucho		Ano
Vertikální instalace		Ano
Horizontální instalace		Ano
Rozběhový kondenzátor (interní)		Ano
Součástí kabel (zástrčka,vidlice)		Ano
Monoblokové provedení		Ano
Materiál - plášť čerpadla		Technopolymer
Materiál - oběžná kola		technopolymer
Ucpávka		2x mech. v ol.
Rozměry - délka		651 mm
Hmotnost		11,6 kg
Náhradní díly k dispozici		Ano
Výrobce		DAB

SYSTÉM OCHRAN A KONTROL VODÁRNY DTRON

Ochrana před přetížením:

Motor vodárny je vybaven vratným ochranným snímačem oteplení vinutí. Pokud dojde k případnému přetížení motoru, při kterém se teplota vinutí zvýší nad povolenou mez, snímač oteplení vinutí motor automaticky vypne. Doba potřebná k ochlazení motoru se pohybuje přibližně mezi 15 – 20 minutami, po ochlazení se vodárna automaticky spustí. Po zásahu snímače oteplení je nezbytně nutné vyhledat příčinu a odstranit ji. Kontrola činnosti zpětné klapky: Správná činnost zpětné klapky je pro funkci vodárny velmi důležitá. Pohyb zpětné klapky je snímán a tento signál je pro činnost vodárny nezbytný. Případné usazeniny čerpaných nečistot (kaly, písek, ...) mohou uzavření zpětné klapky znemožnit a proto je činnost zpětné klapky kontrolována. Po každé jedné hodině nepřetržitého provozu se čerpadlo vodárny vypne. Uzavře-li se zpětná klapka, pokračuje čerpadlo ihned v provozu - uživatel zaznamená pouze krátkodobý pokles tlaku. V opačném případě přejde vodárna do poruchového stavu a vypne se. Potom je zapotřebí odpojit vodárnu od napájecího napětí, vyjmout jí z vodního zdroje a zpětnou klapku vyčistit propláchnutím čistou vodou přes výtlačné hrdlo. Po zpětné instalaci přivedením napájecího napětí (tedy po restartu) pokračuje vodárna v automatickém provozu.

Automatická ochrana proti chodu nasucho:

Je-li za chodu čerpadla uzavřena zpětná klapka a na výtlaku čerpadla není indikován odpovídající tlak, je po prodlevě cca 20 sek. vyhodnocen suchý chod a vodárna se vypne. Po 1/2 hodině vykoná první čerpací pokus trvající 20 sekund, toto se opakuje od 1. do 48 pokusu. . Je-li v průběhu čerpacího pokusu indikován při otevřené zpětné klapce na výtlaku čerpadla odpovídající tlak, přejde vodárna do normálního automatického provozu. V opačném případě koná další čerpací pokusy periodicky po 24 hodinách. Minimální potřebné ponoření je 11 cm.

Kontrola průtoku:

Při netěsnosti na výtlaku (např. netěsností výtlačného potrubí, netěsností toalet apod.) čerpadlo vodárny zapíná a vypíná v krátkých časových intervalech. Pokud čerpadlo zapne a vypne častěji než 7x za 2 minuty (při netěsnosti < 6 l /h), přejde vodárna do poruchového stavu a úplně se vypne. Po odstranění úniku je zapotřebí vodárnu odpojit od napájení a znovu k napájení připojit, aby byla opět připravena k provozu (restartována), alternativně se restartuje po 12 hod sama. Pro spuštění je nutné zajistit minimální průtok 2 l/min.

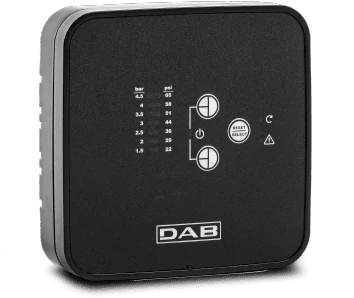

COM BOX:

Sada vodárny DTRON 3 je doplněna o externí ovládací a infomativní jednotku COM BOX. Jednotka umožńuje  režim MONITOR a režim SETUP.

Režim setup umožňuje nastavit:

• aktuálním tlaku na výtlačném hrdle vodárny,
• stavu napájení motoru
• alarmy
• propojení

Režim monitor informuje o:

• nastavení zapínacího tlaku
• manuálně zapnout motor čerpadla
• aktivovat/deaktivovat připojení mezi COM BOX a DTRON 3
• aktivovat/deaktivovat funkci ANTICYCLING (vypnutí čerpadla při příliš častém spínání)
• deaktivovat/aktivovat funkční činnost čerpadla
