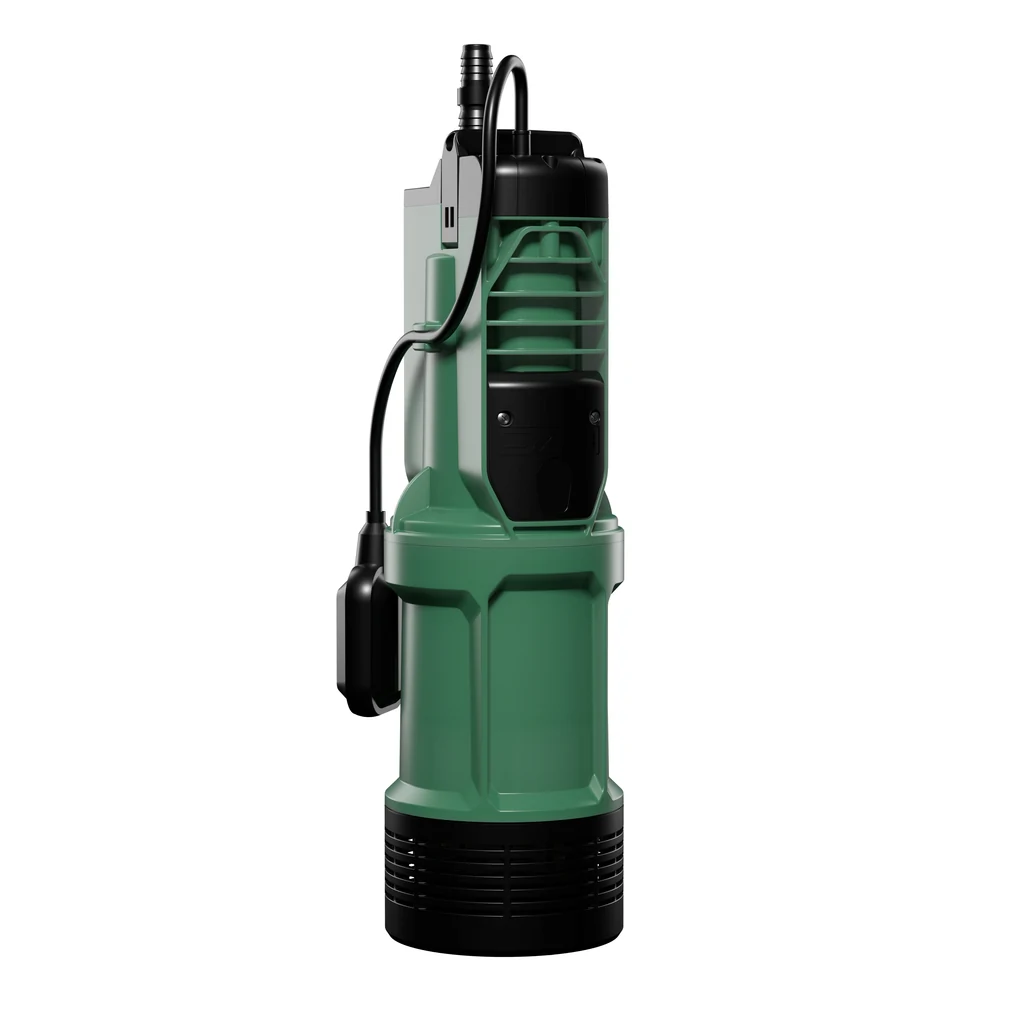

Ponorná vodárna s integrovanou elektronickou řídicí jednotkou, která při odběru automaticky spouští čerpadlo a po ukončení odběru jej vypíná. Integrovaná řídicí jednotka značně zjednodušuje samotnou instalací čerpadla. Čerpadlo je primárně navrženo pro zásobování vodou zahradního rozvodu (tzv. letní vodovod), malé závlahové systémy zvláště mikrozávlaha v podobě kapkovací hadice, ale poradí si se zásobováním chat, chalup či menších domácností užitkovou vodou např. splachování toalety.
Ideální aplikace je do dešťových jímek nebo kopaných studní, kde může docházet k pravidelnému nedostatku vody, integrovaný plovák čerpadlo bezpečně vyřadí z provozu po celou dobu malého množství vody.
Vodárna obsahuje řadu bezpečnostních prvků jako například ochrana proti chodu na sucho, automatická kontrola průtoku atd.

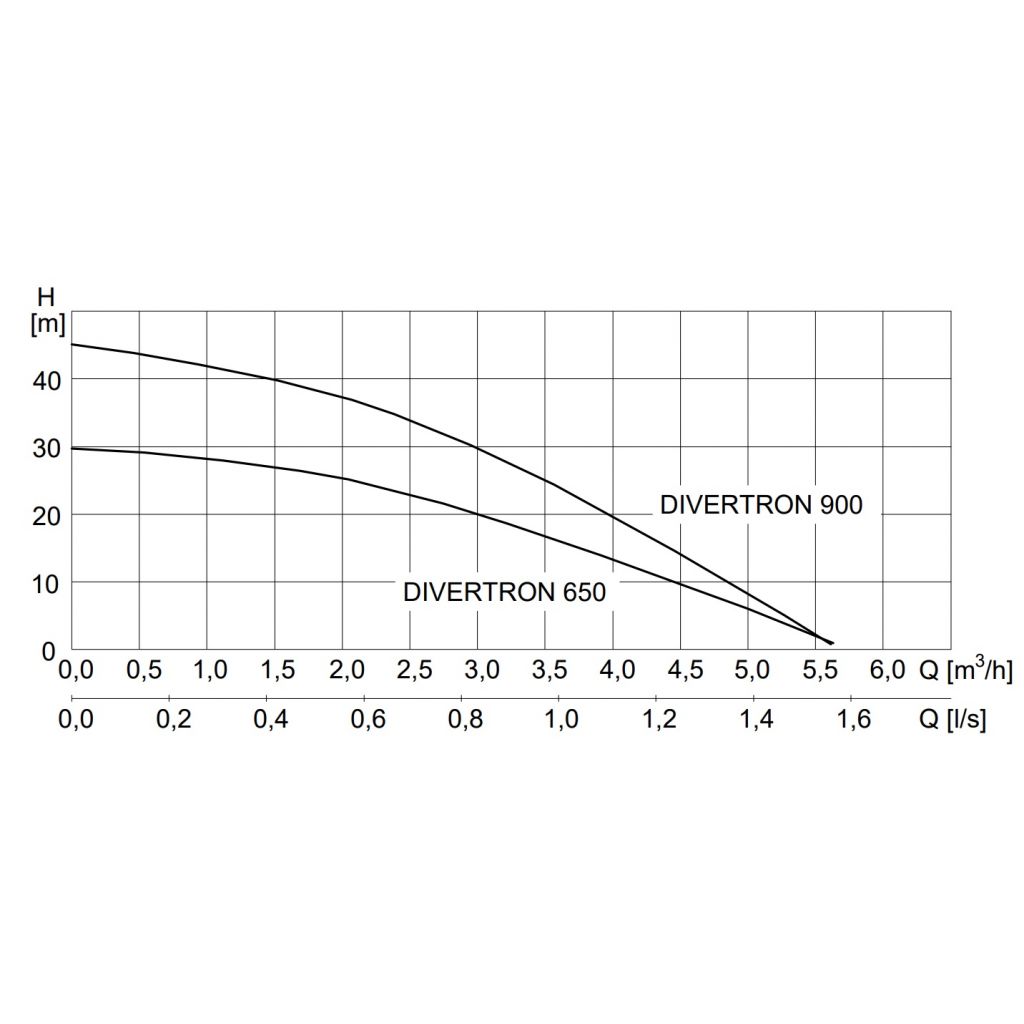

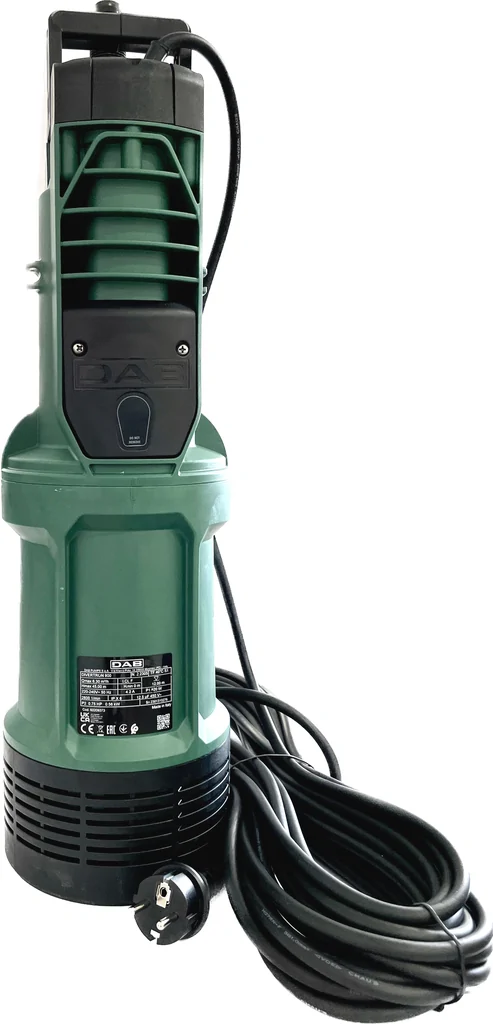

Zapínací tlak vodárny je 1,8 bar a vypínací tlak je max. tlak 3,0 bar. Vodárna má ideální pracovní bod 3 m3/h při 20 m, max. parametry čerpadla - max. průtok 5,4 m3/hod, max.tlak 3,0 bar. Připojovací závit vnitřní 1", max. hloubka ponoru 12m. Součástí čerpadla je přívodní kabel 15 m s vidlicí a hadičník na zahradní hadici 1" a 3/4".

Pmax		3 bar
Qmax		5,4 m³/hod
Jmenovité napětí (U)		230 V
Max. jmen. příkon motoru čerpadla (P1)		0,65 kW
Jmenovitý výkon motoru (P2)		0,42 kW
Jmenovitý proud (I)		2,9 A
Délka kabelu		15 m
Vnější průměr		160 mm
Připojovací závit (vnitřní)		1 "
Typ závitu		BSPP (válcový)
Hloubka ponoru max.		12 m
Teplota čerpaného média		0-40 °C
Krytí IP		68
Třída izolace		F
Automatická vodárna		Ano
Automatické zapnutí čerpadla		Ano
Automatické vypnutí čerpadla		Ano
Automatický reset		Ano
Zapínací tlak		1,8 bar
Vypínací tlak		3 bar
Zpětná klapka		Ano
Ochrana proti přetížením		Ano
Ochrana proti běhu na sucho		Ano
Plovák		Ano
Vertikální instalace		Ano
Horizontální instalace		Ne
Rozběhový kondenzátor (interní)		Ano
Součástí kabel (zástrčka,vidlice)		Ano
Monoblokové provedení		Ano
Typ kabelu		H07-RNF
Materiál - plášť čerpadla		Technopolymer
Materiál - oběžná kola		Technopolymer/SS AISI 304
Rozměry - délka		488 mm
Hmotnost		9 kg
Náhradní díly k dispozici		Ano
Výrobce		DAB

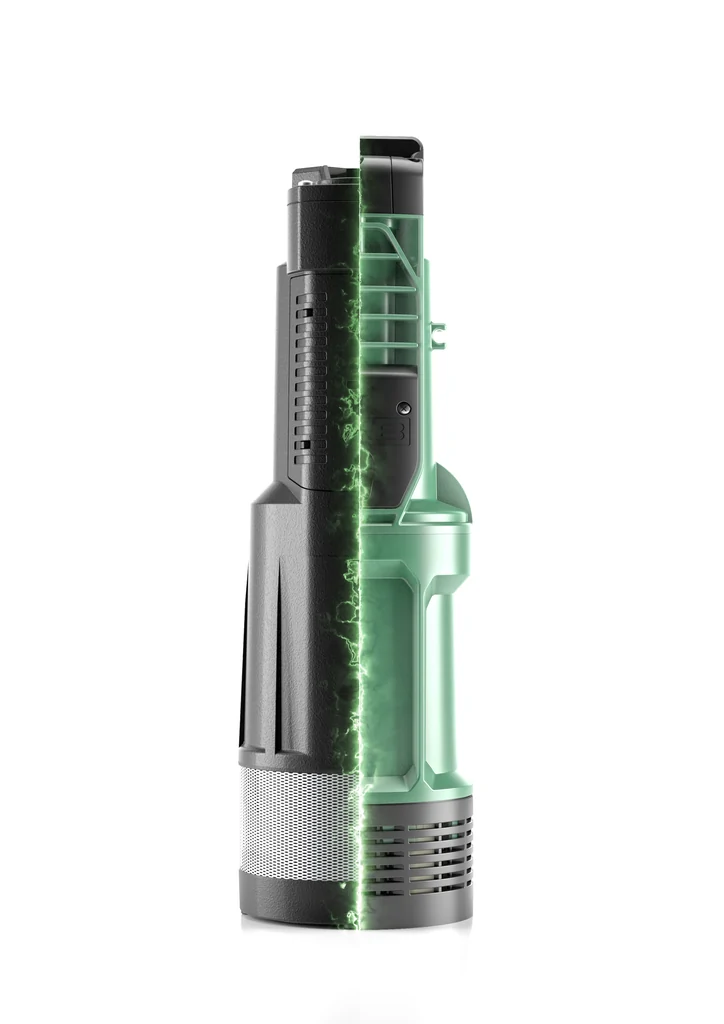

První generace čerpadel Divertron byla vyvinuta už v roce 2007 a zaznamenala průlom na trhu ponorných čerpadel s integrovanoiu řídící elektronikou.Od té doby bylo naistalováno přes milion kusů,a nyní nastal čas tuto laťku opět pozvednout.Druhá generace překonává svými charakteritikami již tak skvělou generaci první.Zároveň je zde vfšak kladen větší důraz na účinný provoz, což znamená vyšší výkon a nižší spotřebu energie.Nový Divertron tak již v předstihu splňuje požadavky MEI nařízení týkající se energetické účinnosti.Zároveň byl Divertron konstruován pro větší odolnost a snažší instalaci,servis i údržbu.



KONSTRUKČNÍ CHARAKTERISTIKY ČERPADLA

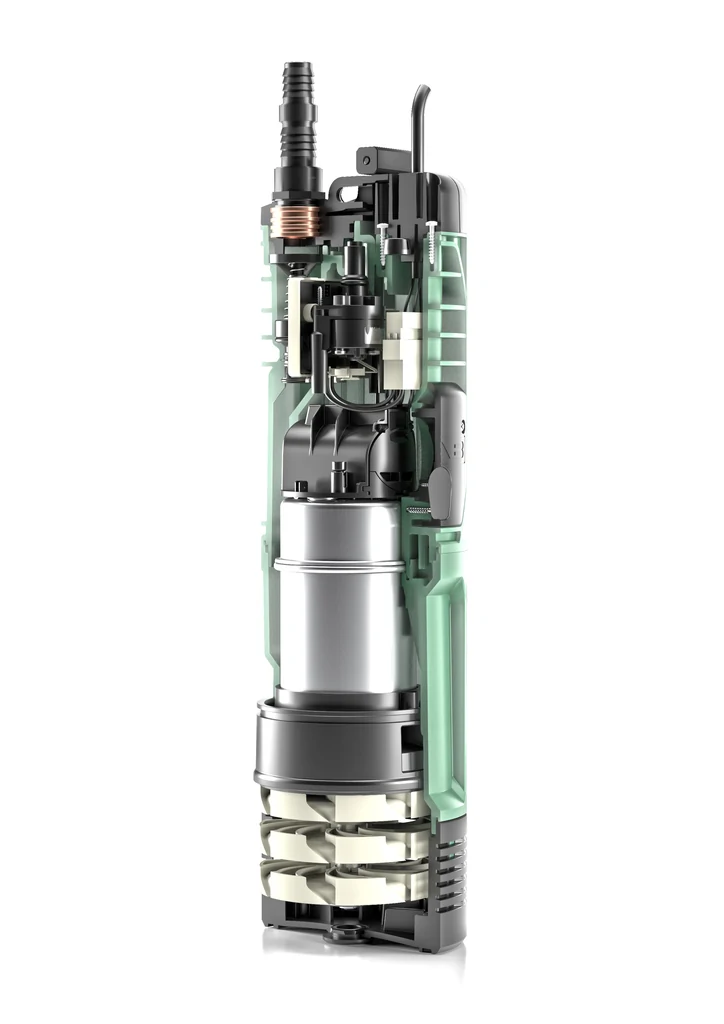

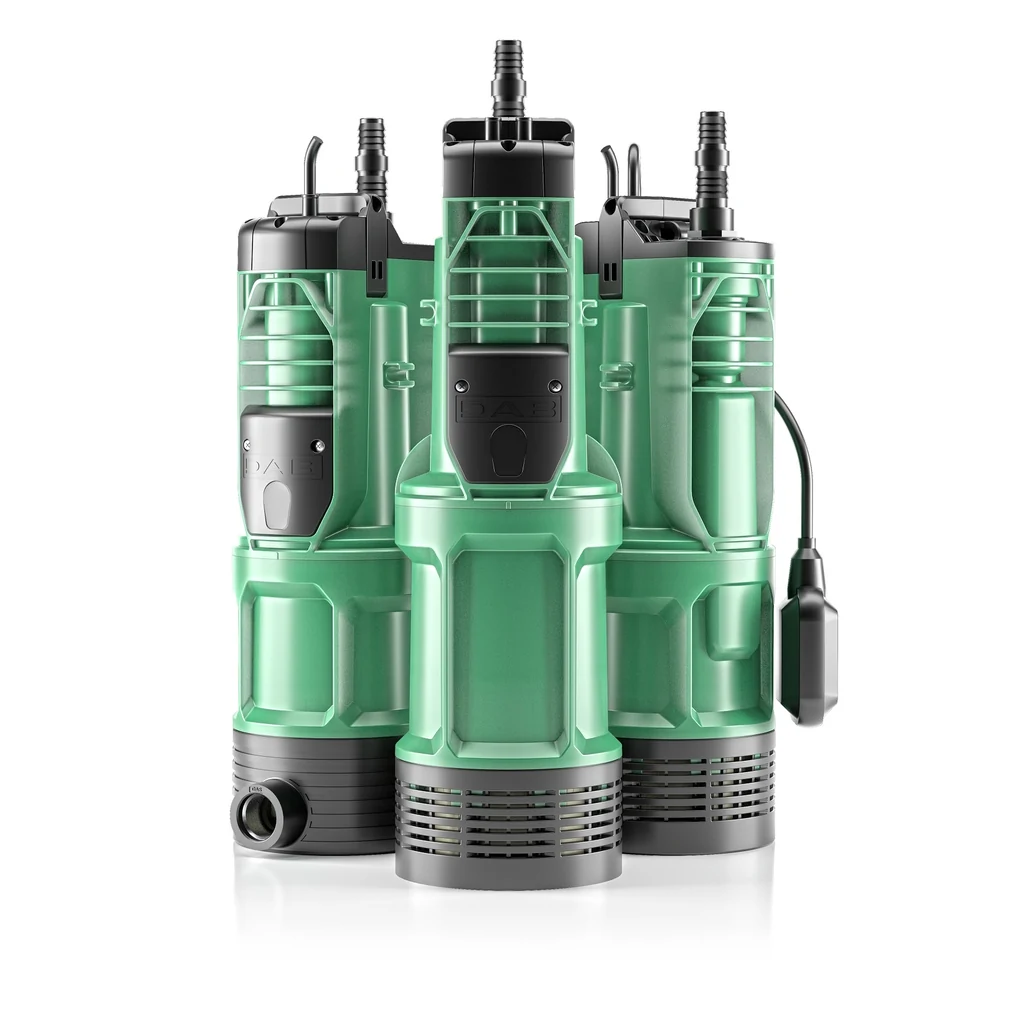

Tělo čerpadla a oběžná kola z technopolymeru odolávající vůči korozi a oxidaci. Na výtlaku je zabudovaný zpětný ventil. K dispozici  jsou provedení se sacím filtrem z technopolymeru nebo s přípojkou s mosaznou vložkou pro sací soupravu (provedení X).  K dispozici je také provedení s plovákovým spínačem. Nově použitý systém mechanické ucpávky nabízí větší odolnost a delší životnost,a díky propojení provozu s novou hydraulikou také vyšší účinnost.

Přímý přístup ke kondenzátoru umožňuje výměnu kondenzátoru bez nutnosti rozebrání celého čerpala.

Obsahuje odvzdušňovací ventil, který zajistí bezpečné zavodnění oběžných kol.



KONSTRUKČNÍ CHARAKTERISTIKY MOTORU

Nový design motoru umožnuje nižší spotřebu energie a vyšší výkon. Asynchronní motor. Hřídel motoru z nerez oceli AISI 416  AISI 304. Zabudovaný spínací kondenzátor a tepelná ochrana proti  přetížení motoru.



CHARAKTERISTIKY ŘÍDICÍ JEDNOTKY

Elektronická řídicí jednotka umožňuje automatické spínání a vypínání čerpadla. Součástí jsou také tlakový spínač a průtokový  snímač. Ochrana proti suchému chodu. Rychlý přístup do prostoru kondenzátoru.

Automatická ochrana proti chodu nasucho:

Je-li za chodu čerpadla uzavřena zpětná klapka a na výtlaku čerpadla není indikován odpovídající tlak, je po prodlevě cca 20 sek. vyhodnocen suchý chod a vodárna se vypne. Po jedné hodině vykoná první čerpací pokus, dále 4x po 5 hodinách a následně každých 24 hodin. Je-li v průběhu čerpacího pokusu indikován při otevřené zpětné klapce na výtlaku čerpadla odpovídající tlak, přejde vodárna do normálního automatického provozu. Minimální potřebné ponoření je 5 cm nad sáním.

Kontrola funkčnosti zpětné klapky:

Po každé jedné hodině nepřetržitého provozu se čerpadlo vodárny vypne na 3 sekundy. Uzavře-li se zpětná klapka, pokračuje čerpadlo ihned v provozu - uživatel zaznamená pouze krátkodobý pokles tlaku. V opačném případě přejde vodárna do poruchového stavu a vypne se. Potom je zapotřebí odpojit vodárnu od napájecího napětí, vyjmout jí z vodního zdroje a zpětnou klapku vyčistit propláchnutím čistou vodou přes výtlačné hrdlo. Po zpětné instalaci přivedením napájecího napětí (tedy po restartu) pokračuje vodárna v automatickém provozu.

Kontrola průtoku (anticyklická ochrana):

Menší průtok než 2 l/min čerpadlo neaktivuje, tzn. čerpadlo v případě úniku ze systému nezačně čerpat, ale přejde do poruchového stavu a vypne se. Potom je zapotřebí odpojit vodárnu od napájecího napětí, opravit netěsnost. Po zpětném přivedení napájecího napětí (tedy po restartu) pokračuje vodárna v automatickém provozu.
