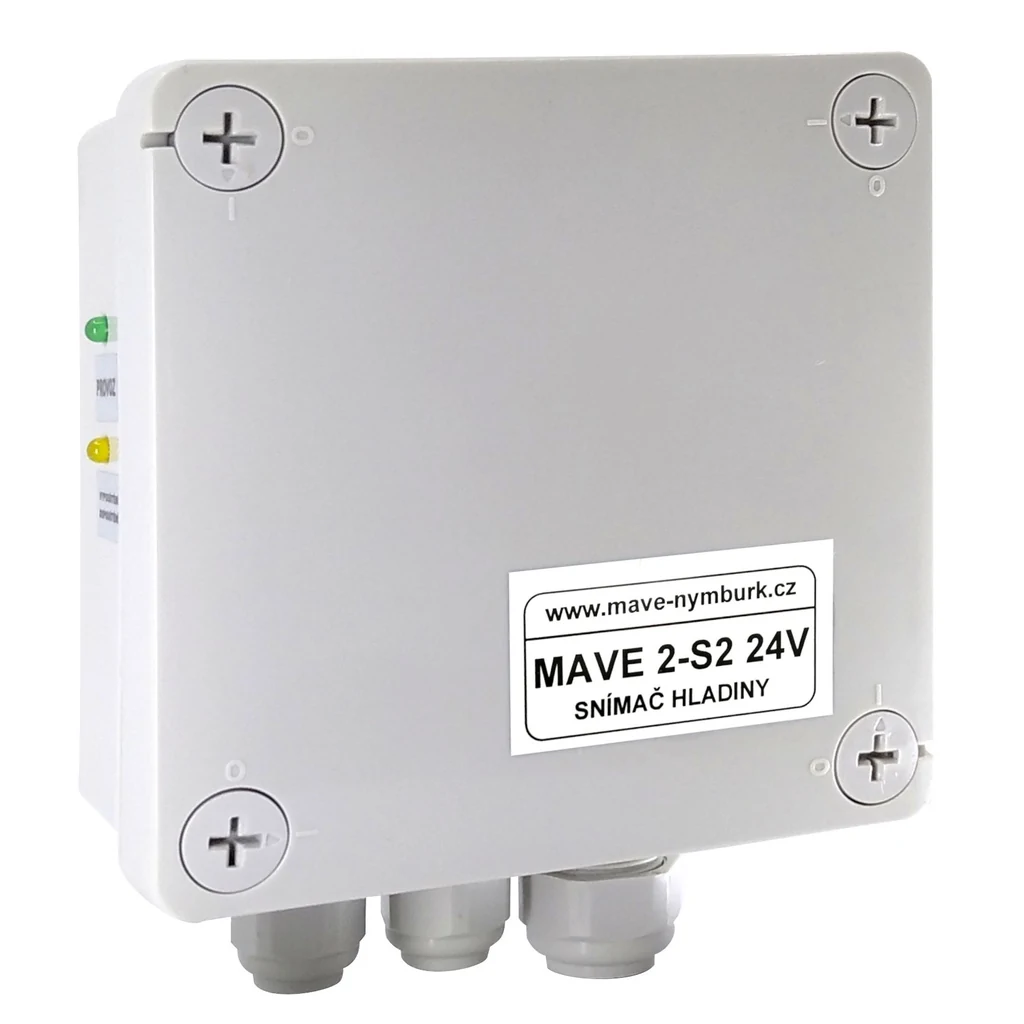

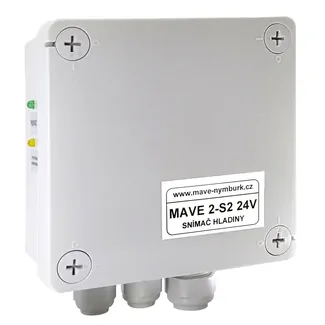

Regulace hladiny s funkcí vyčerpávání nebo dopouštění. Diference snímání je určena vzdáleností snímacích sond.Pro připojení dvou vodivostních sond MAVE nebo dvojité vodivostní sondy MAVE (PS-3, PSV-2). Přepínačem nastavitelná funkce vyčerpávání nebo dopouštění. Možnost nastavení vstupní citlivosti snímání pro aplikace, kde se používá upravená voda. Napájení 24 VAC.

Max. spínaný výkon (P) AC3 pro 230V		1,1 kW
Max. zatížení kontaktů AC3		5 A
Napájecí napětí		24 V AC
Jmenovité napětí zátěže (U) do		230 V AC
Příkon		3 W
Krytí IP		55
Venkovní použití		Ano
Montáž na DIN lištu		Ne
Počet kontaktů		1 x přepínací
Určeno pro		Dopouštění a vypouštění (ochranu čerpadla)
Indikace napájecího napětí		Ano
Optická signalizace polohy kontaktů		Ano
Kontrola úrovně hladiny		Dvou hladin
Napětí na sondách (U)		12 V
Proud na sondách		0,6 mA
Citlivost sond		5 - 100 kΩ
Rozměry (v x š x h)		117x117x65 mm
Hmotnost		0,4 kg

Popis činnosti:

Vyčerpávání nádrže (přepínač v poloze V)
Při zapnutí snímače zůstane relé v klidovém stavu (propojené svorky 6-7). Po dostoupení hladiny k horní sondě relé ve snímači přitáhne (propojí se svorky 5-6), rozsvítí se žlutá LED dioda a spustí se vyčerpávání čerpadlem až do doby, než dojde k poklesu hladiny pod spodní sondu. Jakmile hladina klesne pod spodní sondu relé ve snímači odpadne (rozpojí se svorky 5-6) a vypne se vyčerpávání. K opětovnému spuštění vyčerpávání dojde v momentu, kdy hladina zpět vystoupá k horní sondě.

Dopouštění nádrže (přepínač v poloze D)
Při zapnutí snímače (hladina v nádrži je pod úrovní horní sondy) relé ve snímači přitáhne (propojí se svorky 5-6), rozsvítí se žlutá LED dioda a spustí se dopouštění čerpadlem nebo elektromagnetickým ventilem do nádrže. Dopouští se až do doby, kdy se hladina dopustí na úroveň horní sondy. Poté relé ve snímači odpadne (rozpojí se svorky 5-6) a vypne se dopouštění. K opětovnému spuštění dopouštění dojde v momentu, kdy hladina znovu poklesne pod spodní sondu. V případě výpadku napájení snímače relé zůstává v klidovém stavu a nedopouští se do nádrže.

Schéma zapojení:

Snímač hladiny MAVE 2-S2 24 VAC je vybaven dvoupolohovým přepínačem (D-V; Dopouštění-Vyčerpávání), který umožňuje otáčet funkci výstupního relé.
