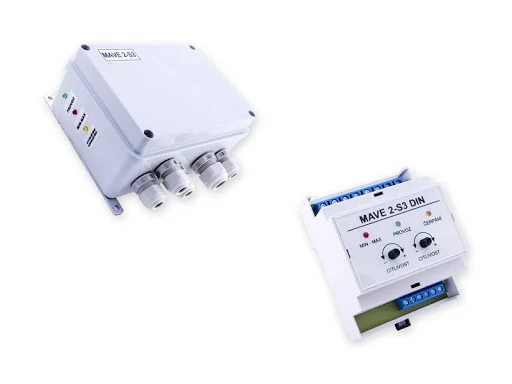

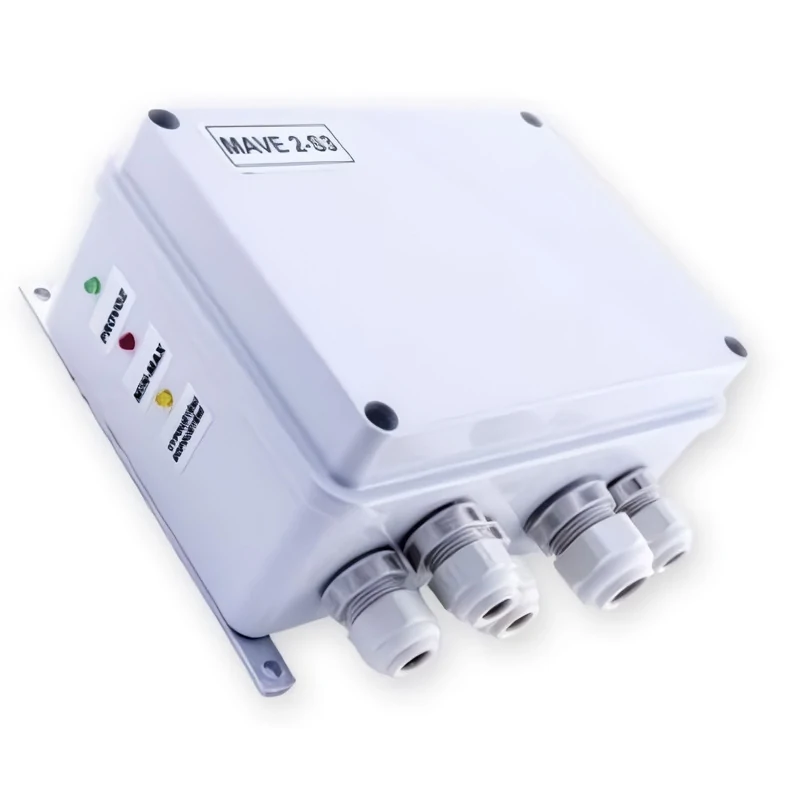

Snímač kombinuje funkce jednohladinového a dvouhladinového snímače. Umožňuje regulaci hladiny s funkcí vyčerpávání nebo dopouštění. Diference snímání je určena vzdáleností snímacích sond. Zároveň umožňuje snímat limitní (havarijní) hladinu.
Pro připojení dvou vodivostních sond MAVE nebo dvojité vodivostní sondy MAVE (PS-3, PSV-2). Možnost nastavení vstupní citlivosti snímání pro aplikace, kde se používá upravená voda.
U funkce dopouštění, při přerušeném napájení snímače hladiny, zůstává klidový kontakt relé sepnutý.

Pro dopouštění z vodovodního řadu preferujte například Snímač hladiny MAVE 2-S2.

Max. spínaný výkon (P) AC3 pro 230V		1,1 kW
Max. zatížení kontaktů AC3		5 A
Napájecí napětí		230 V AC
Jmenovité napětí zátěže (U) do		230 V AC
Příkon		3 W
Krytí IP		56
Venkovní použití		Ano
Montáž na DIN lištu		Ne
Počet kontaktů		2 x přepínací
Určeno pro		Dopouštění, vypouštění, kontrolu havarijní hladiny
Indikace napájecího napětí		Ano
Optická signalizace polohy kontaktů		Ano
Kontrola úrovně hladiny		2 hladiny + 1 hladina
Napětí na sondách (U)		12 V
Proud na sondách		0,6 mA
Citlivost sond		5 - 100 kΩ

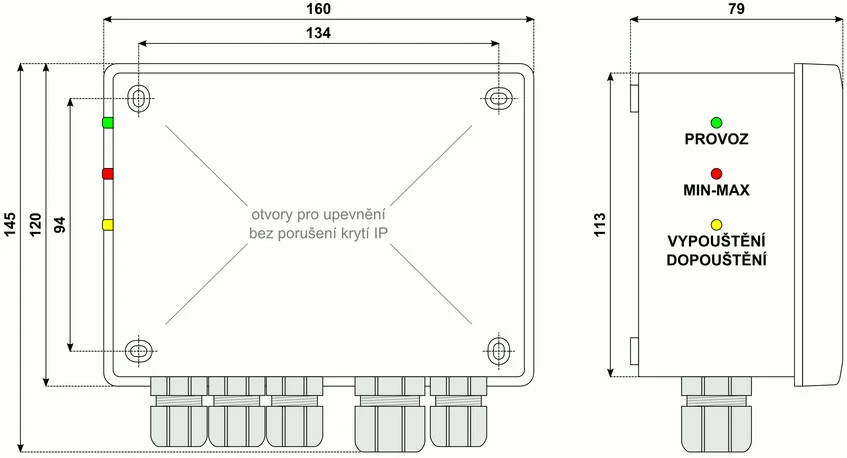

Rozměry (v x š x h)		160x120x79 mm
Hmotnost		0,6 kg

Popis činnosti:

Vyčerpávání nádrže

Snímač kombinuje funkce jednohladinového a dvouhladinového snímače. Slouží pro limitní snímání havarijní hladiny (maximální nebo minimální) a současně pro ovládání vyčerpávání nebo dopouštění. Funkce snímače lze výhodně využít např. u kotlů, kde snímač ovládá dopouštění a současně hlídá minimální hladinu nebo např. nádrže kondenzátu, kde snímač ovládá vyčerpávání a hlídání maximální hladiny. Při použití ponorných sond je možné snímačem ovládat spínání čerpadla a současně hlídat zaplavení.

Vyčerpávání nádrže
Při zapnutí snímače zůstane relé v klidovém stavu (propojené svorky 8-9). Při dostoupení hladiny k horní sondě S2 relé ve snímači přitáhne (propojí se svorky 7-8), rozsvítí se žlutá LED dioda a spustí se vyčerpávání až do doby, než dojde k poklesu hladiny pod spodní sondu S3. Jakmile hladina klesne pod spodní sondu S3 relé ve snímači odpadne (rozpojí se svorky 7-8) a vypne se vyčerpávání. K opětovnému spuštění vyčerpávání dojde v momentu, kdy hladina zpět vystoupá na úroveň horní sondy S2.

Dopouštění nádrže
Při zapnutí snímače (hladina v nádrži je pod úrovní horní sondy S2) zůstane relé v klidovém stavu (propojené svorky 8-9), a spustí se dopouštění nádrže. Dopouští se až do doby, kdy se hladina dopustí na úroveň horní sondy S2. Poté relé ve snímači přitáhne (propojí se svorky 7-8), rozsvítí se žlutá LED dioda a vypne se dopouštění. K opětovnému spuštění dopouštění dojde v momentu, kdy hladina znovu poklesne pod spodní sondu S3.

Snímání havarijní hladiny (maximální/minimální hladina)

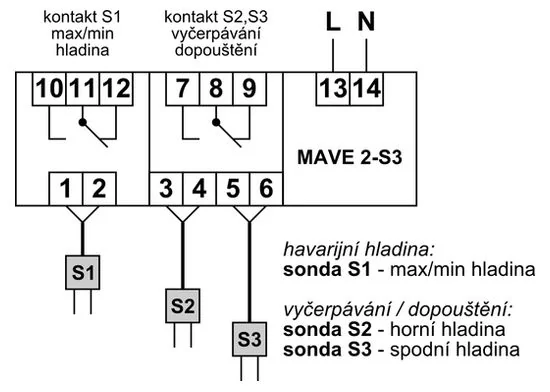

Stav výstupních přepínacích relé závisí na zaplavení příslušné snímací vodivostní sondy. Snímač MAVE 2-S3 je možné použít i pro limitní snímání 2 havarijních hladin (max/min) zároveň. V tomto případě se zapojí pouze sondy S1 a S2 (viz údaje v závorkách).
Sonda S1 nezaplavená - propojeny svorky 11-12 (Sonda S2 nezaplavená - propojeny svorky 8-9)
Sonda S1 zaplavená - propojeny svorky 10-11 (Sonda S2 zaplavená - propojeny svorky 7-8)
