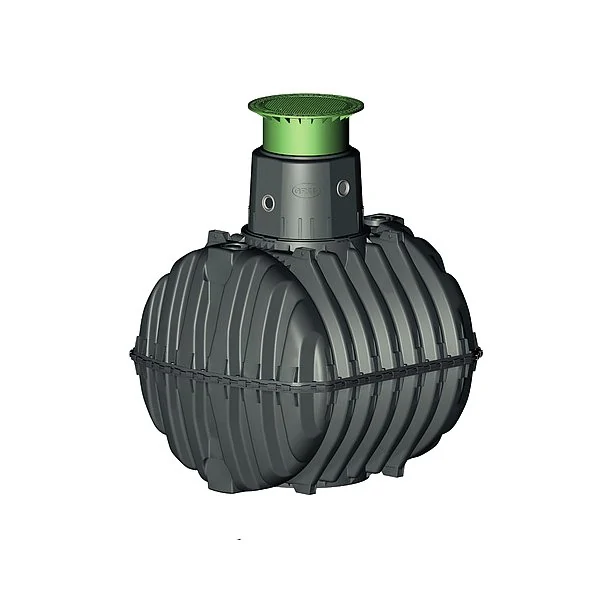

CARAT 4800 l

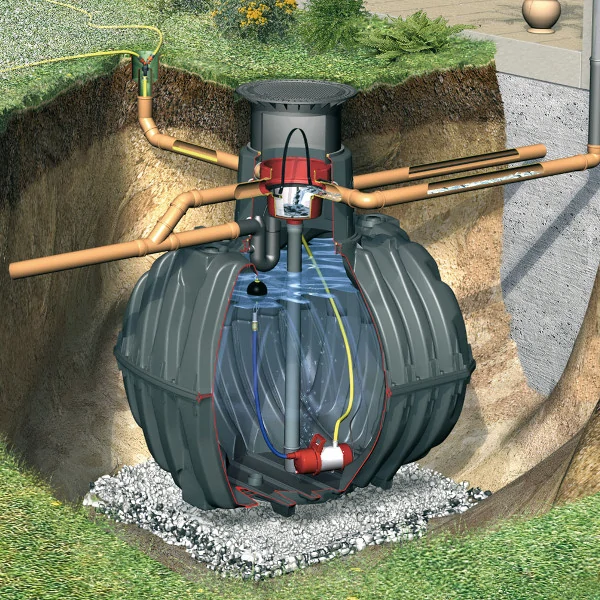

Použití

Podzemní nádrž na dešťovou vodu o objemu 4800 l. Určená především pro akumulaci vody z vrtu a dešťové vody pro závlahu. Instalace bez nutnosti obetonování. Instalace telesk. vyrovnávacího nástavce s pochozím PE poklopem umožňuje plynulé výškové nastavení od 750 do 950/1050 mm nad hřbetem nádrže, dále 5% sklon pro dodatečné přizpůsobení poklopu vůči sklonu terénu. Poklop není součástí dodávky, nutno objednat zvlášť!

Technické parametry

Objem (V) 4 800 l
Předlisované otvory pro potrubí DN 100
Max. tlak na osu 8 t
Max. celková váha 12 t
Samonosné nádrže Ano
Nutnost obetonování Ne
Nadzemní instalace Ne
Podzemní instalace Ano
Možnost instalalace do spodní vody Ano
Stabilní vůči spodní vodě ? do středu nádrže

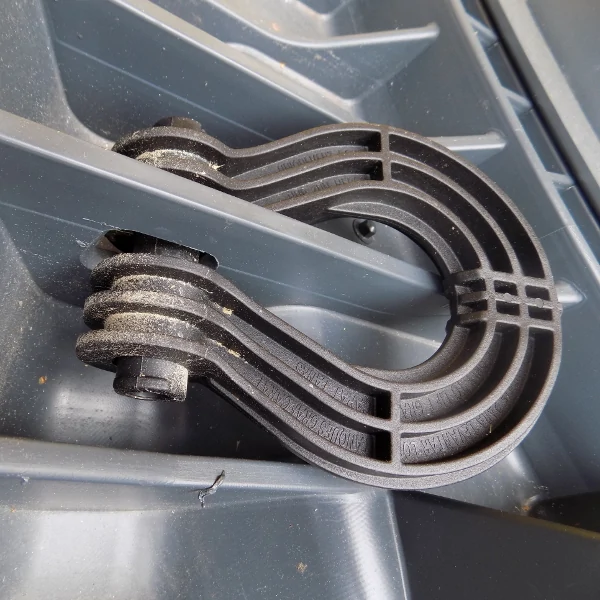

Montáž pomocí rychlospojek Ano
Zatížení vozidly Ne
Poklop Ano
Osové vychýlení poklopu až o 5° Ano
Možnost nastavení výšky poklopu Ano
Nádrž vyrobená ze dvou dílů Ano
Doporučené překrytí zeminou 800-1200 mm
Max. překrytí zeminou 1500 mm
Doporučené výška podsypu 150-200 mm

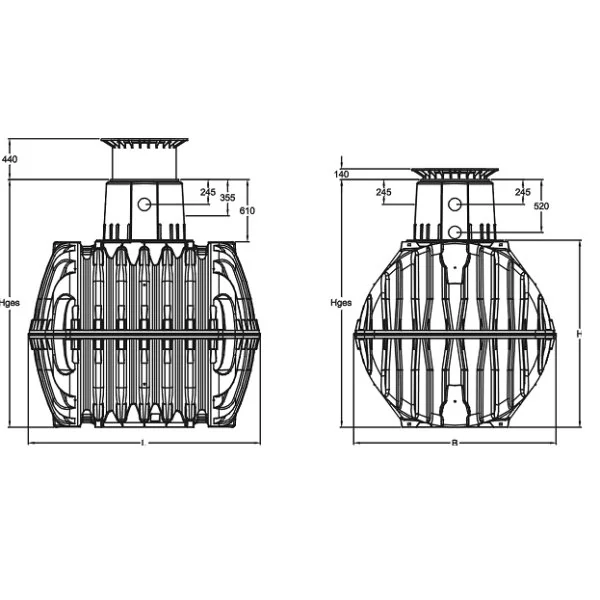

Rozměry - celková výška Hges 2430 mm
Rozměry - celková délka 2280 mm
Rozměry - šířka R 1985 mm
Rozměry - výška bez vstupního nástavce T 1820 mm
Rozměry - výška vstupního nástavce bez poklopu 610 mm
Rozměry - vnitřní průměr teleskop. poklopu 800 mm
Materiál Duralen
Hmotnost 185 kg
Výrobce Graf

Specifikace

Evropská jednička v produkci systémů na využívání dešťové vody, přes 50 let kvality a inovace!





Jedinečné řešení nádrží, patentováno po celém světě!

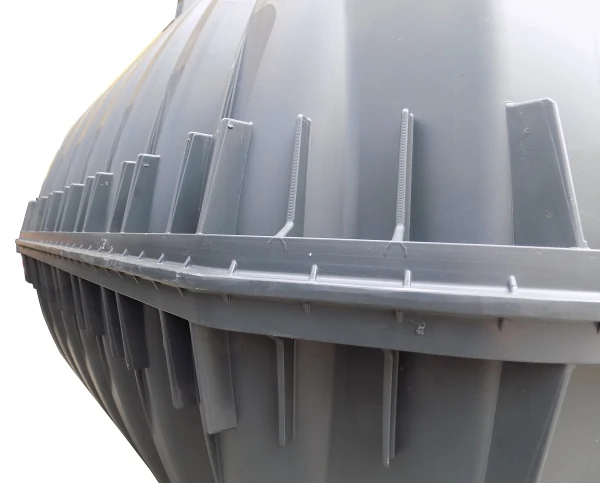

Nádrže Carat jsou vyráběny dosud jedinečnou výrobní metodou. Vstřikovací postup dává výrobkům nesrovnatelnou kvalitu. Všechny nádrže jsou pojezdové nákladními auty s možností částečného zabudování do spodní vody.
Síly stěn jsou díky unikátní technologii ve všech částech nádrže rovnoměrné, jímky CARAT až do velikosti 6500 l jsou vyráběny ve vstřikovacím lisu. Ostatní výrobci využívají nejčastěji metodu rotomoldingu. Pro vývoj a výrobu série nádrží Carat musel být vyvinut a vyroben jeden z největších vstřikovacích lisů v Evropě.
Podzemní nádrž Carat je vyrobena z kvalitního materiálu Duralen®. Duralen je mimořádně pevný a nárazuvzdorný materiál a tím nejlépe vhodný pro výrobu zemních nádrží. Tvárnost a vysoká pevnost zaručují optimální stabilitu podzemní nádrže. Materiál celkově zaručuje jedinečnou životnost Vaší podzemní nádrže Carat. Navíc je Duralen® bez problémů recyklovatelný.



Polyethylen a polypropylen: jasné přednosti ve srovnání s betonem

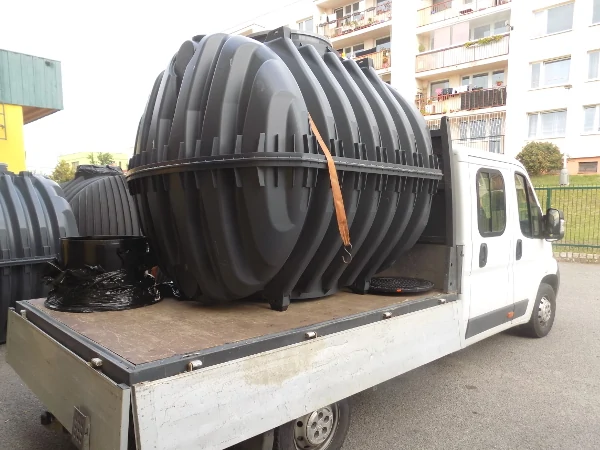

Na základě podstatně nižší hmotnosti se nádrže z PE o objemu do 6 500l dají instalovat bez pomoci jeřábu, čímž také odpadávají příslušné náklady. Nádrže z PE a PP kromě toho vynikají hladkým provedením vnitřních a vnějších ploch. To zaručuje dlouhodobě vysokou kvalitu vody a snadné čištění.



Teleskopický poklop nádrže

Podzemní nádrž Carat firmy GRAF využívá teleskopického poklopu, který umožní výškové nastavení až k horní hraně terénu s milimetrovou přesností. Teleskopický poklop umožňuje bezkonkurenční variabilitu pro přizpůsobení se místním podmínkám a výrazně zjednodušuje instalaci. Zvláště při instlaci do zadlážděné plochy je tato vlastnost téměř nutností. Ovšem i při instlaci do výsadby je teleskopiský poklop výhodný, není potřeba (např. při ne přiliš přesnému osazení celé jímky) okolní terén snížit, případně dosypat dle pozice víka.

K optimálnímu přizpůsobení místním podmínkám slouží i možnost naklonit poklop až o 5°, vhodné pro instalaci na ploše s menším spádem.

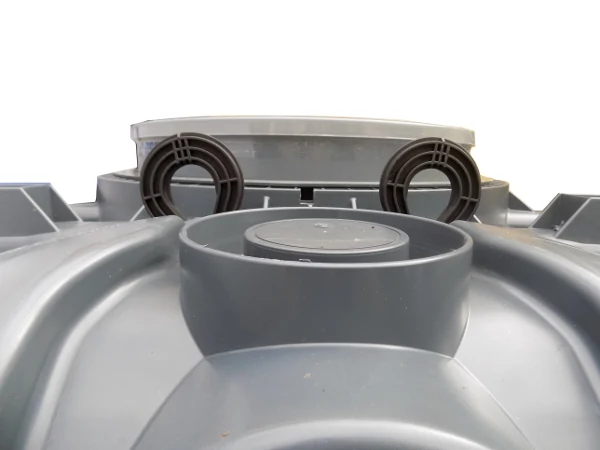

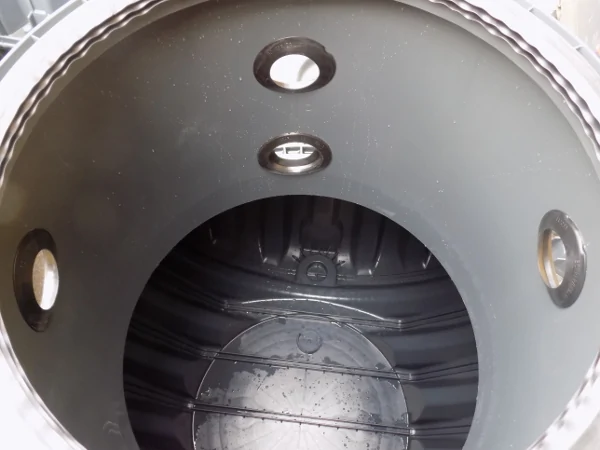

Otočný nástavec (Dóm) nádrže

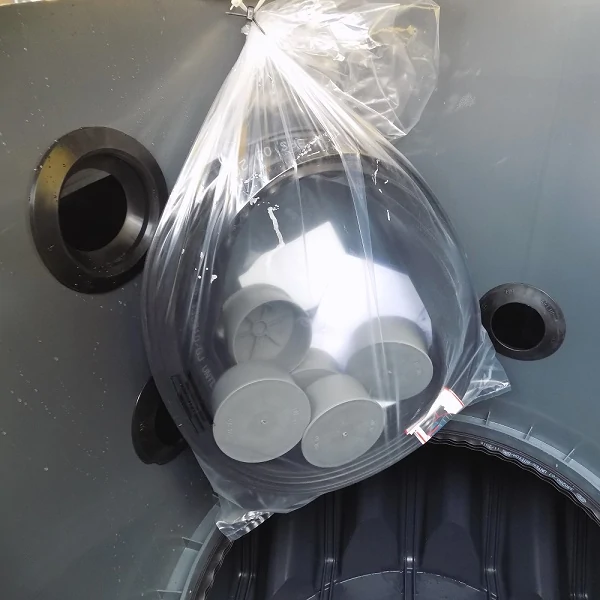

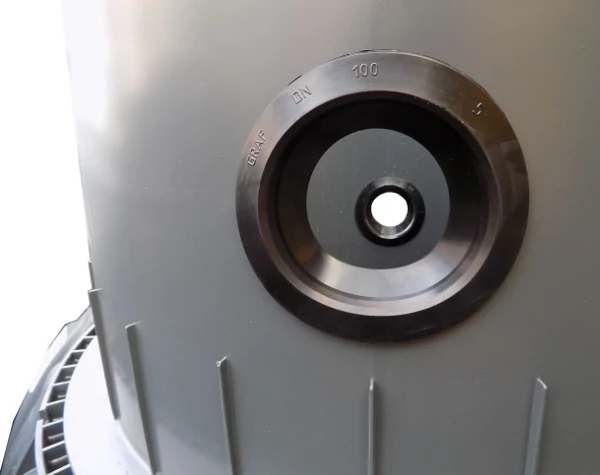

Připojení všech instalačních vedení se provádí pomocí pěti předpřipravených otvorů  s jazýčkovým těsněním, otvory jsou opatřeny zátkou. Jelikož je celý dóm otočný, lze si natočet vstupní otvory do požadované pozice, připojení instalačního vedení je snadné. Zvláště pro připojení přívodního a odvodního potrubí dešťové vody (standardně granitační) je výhodná možnost připojení z jakékoliv strany, což se projeví např. kratším přívodním potrubí, nutností využít menší počet kolen a ve výsledku i možností pro mělčí instalaci.







Těsnění u otočno nástavece (Dóm) i u teleskopického poklopu

Přestože nástavec  je otočný a poklop je teleskopický, celé toto propojení je utěsněno až k horní hraně terénu, což umožňuje využití maximální kapacity jímky (před přepadem vody do vsaku/kanalizace), tak i zabraňuje vniknutí jakéhokoliv znečištění z okolí jímky. Těsnění je již osazeno z výroby.

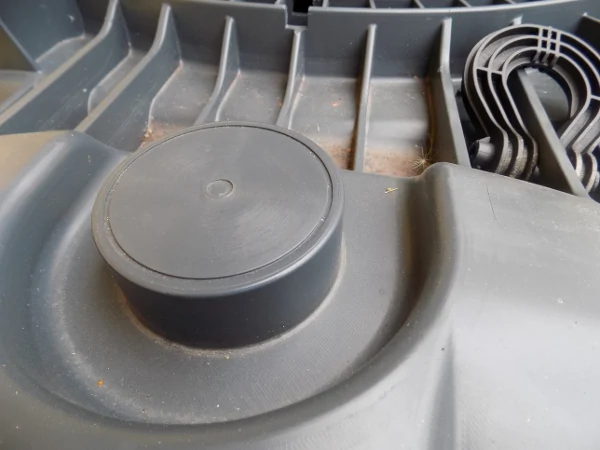

Napojení jímky je možné na třech možných pozicích, které například umožní i propojení více jímek.

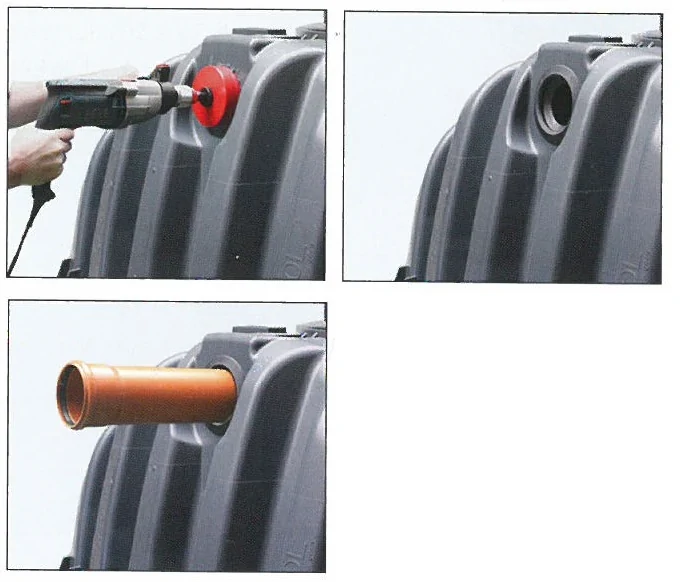

Napojení a propojení jímky

Napojení jímky je možné na třech možných pozicích, které například umožní i propojení více jímek.









Voda je stále dražší, využitím dešťové vody je možné uspořit až 50% pitné vody

Při průměrné spotřebě 150 litrů pitné vody na osobu a den se ukazuje, že asi 50 % této spotřeby lze bez jakéhokoliv snížení komfortu nahradit vodou dešťovou. Počínaje splachováním toalety, přes praní a úklid až po zalévání zahrady. Vycházíme-li z toho, že ceny za vodu budou dále stoupat, pak se celé užitkové zařízení na dešťovou vodu, nepočítaje v to náklady na instalaci, vrátí za 5 - 8 let. Kromě toho je mnoho obcí a různé dotační programy, které využití dešťové vody a její následné vsakování finančně podporují.

Výpočet velikost nádrže zásadně závisí na třech faktorech:

  • místním množství srážek
  • velikosti plochy
  • potřebě dešťové vody

Technické parametry



Menší zátěž pro životní prostředí díky využívání dešťové vody

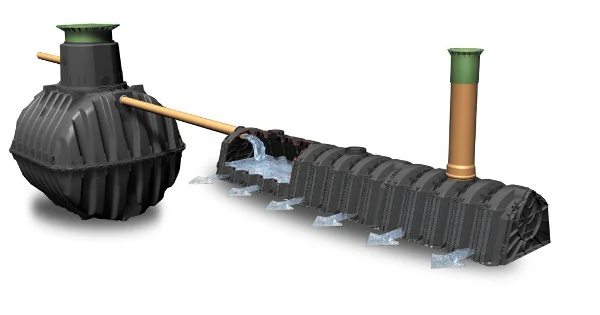

Používání dešťové vody má smysl také z hlediska ekologického. Protože místo toho, aby voda přímo odtékala, jsou srážky na Vašem pozemku zadržovány. Sníží se tím zatížení kanalizace. Tento pozitivní efekt ještě zesílí v okamžiku, kdy je nadbytečná povrchová voda při intenzivních dešťových srážkách a přeplněných zásobnících zachytávána pomocí dodatečně připojeného vsakovacího zařízení. Také v oblasti vsakovacích zařízení nabízí firma GRAF vyspělou techniku, která se již v praxi mnohokrát osvědčila.

Další výhody

  • Nejvyšší stabilita a jedinečná přesnost lícování díky novým výrobním postupům
  • Konzistentní kvalita díky neustálému sledování výroby a kontrolou TÜV
  • Pojezdné osobním automobilem (v kombinaci s teleskopickým litinovým krytem)
  • Stabilní vůči podzemní vodě až do středu nádrže díky extrémně stabilní konstrukci
  • Zabezpečení investice díky 30leté záruce

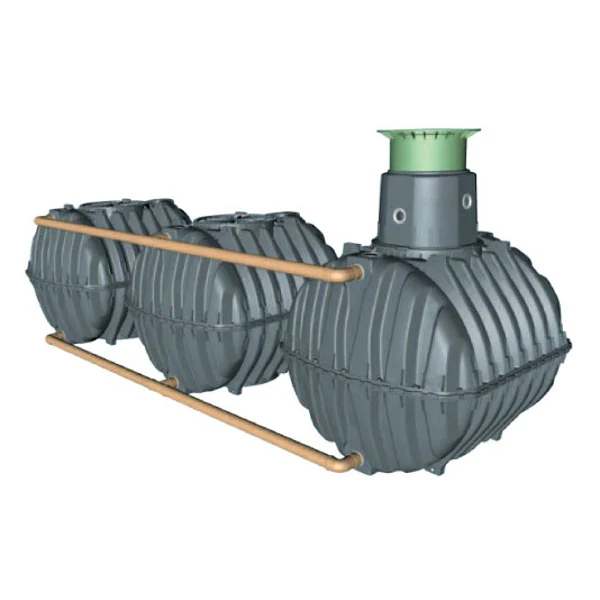

  • Kapacitu ze rozšířit spojením více jímek
  • „Patent USA 7854338“
Obj. č.: 50824
Model: 370003
Rabatová skupina: N
Na objednávku do 5 dnů
Přeprava hrazena vždy kupujícím přeprava hrazena
vždy kupujícím
individuální přepravní podmínky individuální
přepravní podmínky
U této položky není možný osobní odběr. Cena a typ dopravy Vám budou individuálně telefonicky upřesněny Vaším obchodníkem. Bez možnosti
osobního odběru
U této položky není možný osobní odběr. Bez možnosti
osobního odběru

Poznámka

Termín dodání - na dotaz!
Pozor! Osobní odběr není možný! Jímky lze objednat pouze s přímým dodáním na adresu klienta.
Poklop není součástí dodávky, nutno objednat zvlášť!
V jímce je možné skladovat i splaškové vody.
