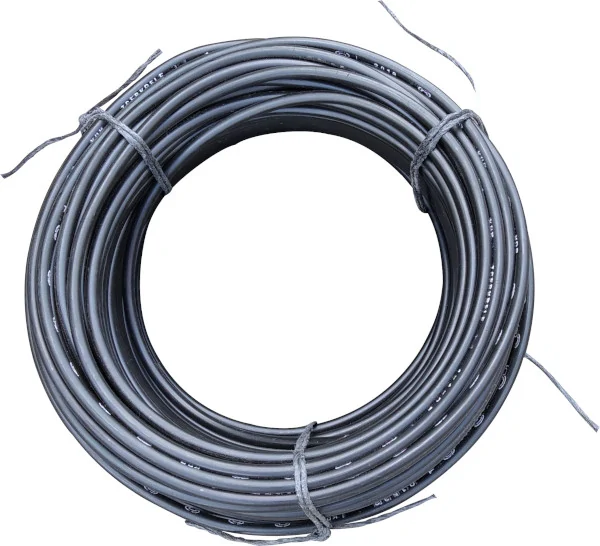

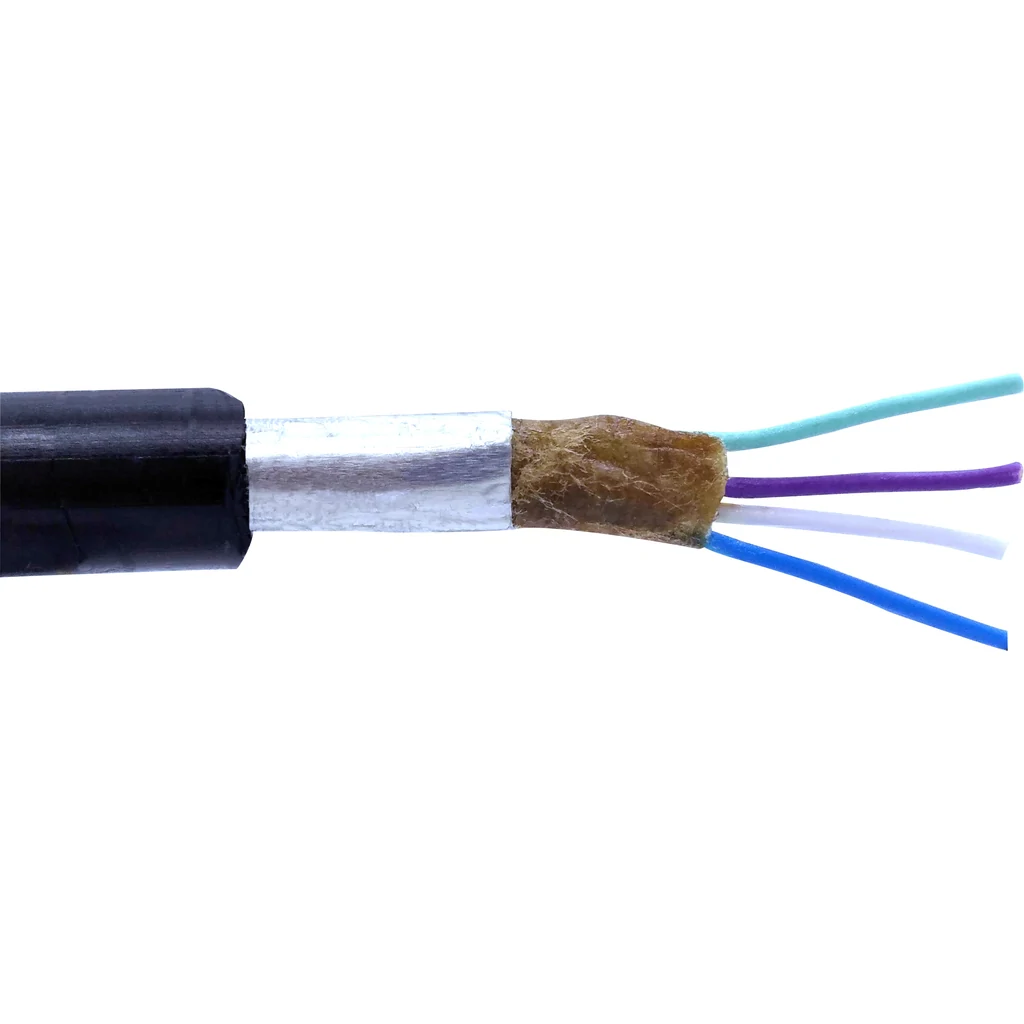

Stíněný UV odolný kabel vhodný například pro propojení ovládací jednotky s vodoměrem, nebo tlakovým senzorem. Vnitřek kabelu je mezi jednotlivými vodiči vyplněn hmotou, která zabrání průniku vody vnitřkem kabelu, UV odolnost vnějšího pláště zabraňuje degradaci slunečním zářením. Stínění žil zamezuje rušení signálových vodičů způsobené kupříkladu silovým vodičem motoru. I při použití stíněného kabelu respektujte minimální vzdálenost při souběhu vedení (20 cm)!

Typ kabelu		TCEPKPFLE
Počet žil kabelu		4
Průřez vodiče		0,6 mm²
Venkovní použití		Ano
UV odolnost		Ano
Třída vodiče		Tř. 1 = jednodrátové
Skladba jader vodičů		Plné jádro RE
Splétání		Svazek
Splétaný prvek		Čtyřka
Značení žil		Barvou
Značení žil a skupin		ČSN EN 60708
Podélně vodotěsný kabel		Ano
Jmenovité napětí (U)		150 V
Odpor jádra		133,2 Ω/km
Izolační odpor, min./zkoušeno		1,5/10 GΩ.km
Zkušební napětí ž/ž		500 V /50 Hz
Zkušební napětí ž/s		1 kV /50 Hz
Provozní kapacita průměrná, max.		42 nF/km
Provozní kapacita jednotlivá, max.		49 nF/km
Kapacitní nerovnováha k1, max.		250 pF/500 m
Měrný útlum při 16 kHz, max.		3,8 dB/km
Měrný útlum při 80 kHz, max.		6 dB/km
Třída reakce na oheň		Fca
Stínění celého kabelu		Fólie
Stínění páru vodičů		Bez
Rozsah teplot při pokládce		min. –10 °C
Provozní teplota		–40 až +70 °C

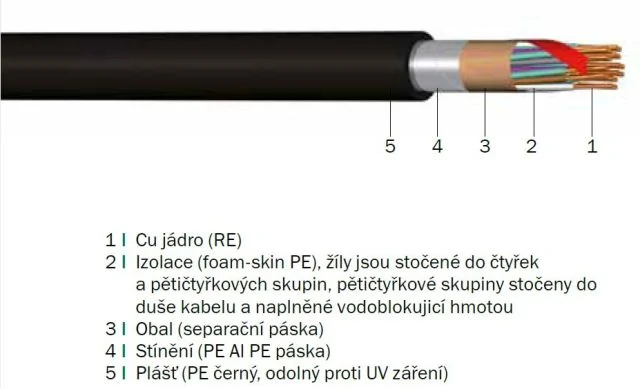

Materiál vnitřní izolace		Foam-skin PE
Stínění - materiál		PE Al PE páska
Barva pláště		Černá
Materiál pláště		PE černý, odolný proti UV záření
Poloměr ohybu		min. 90 mm
Vnější průměr		9 mm
CSN EN		60708
Certifikát		EZÚ
Nebezpečné látky		NPD
Harmonizovaná norma		ČSN EN 50575:2015+A1:2017
Informativní hmotnost		65 kg/km

Kabely jsou vodotěsné a určeny pro vnější telekomunikační sítě, vhodné pro uložení do země, kabelových kanálů nebo do trubek. Kabely jsou také použitelné pro různé typy přenosových systému včetně ADSL2+ a VDSL2. Jsou určeny pro zatažení do kabelovodů, kladení do země (pískového lože) a do prostor, kde není zvýšené nebezpečí mechanického poškození kabelu. Při uložení na podpěrách je doporučená vzdálenost podpěr 1 m, výjimečně 1,5 m, přičemž úseky 1,5 m spolu nesmí sousedit.
