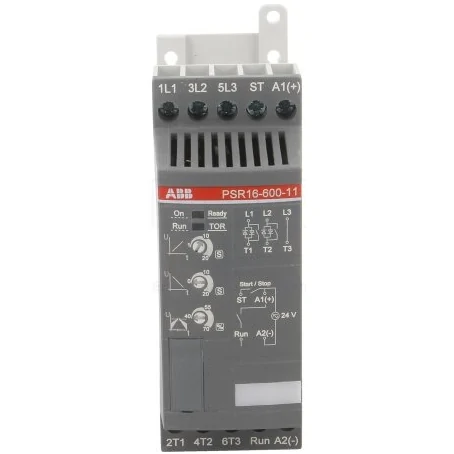

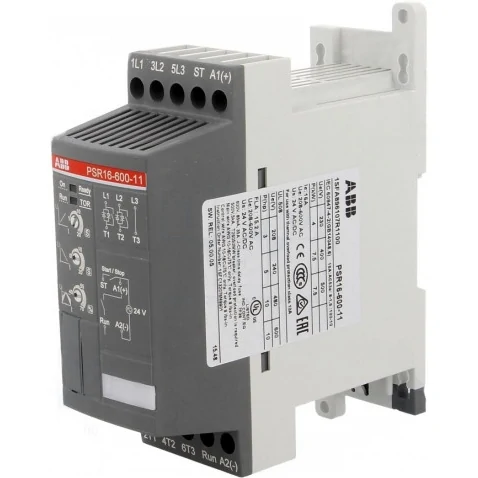

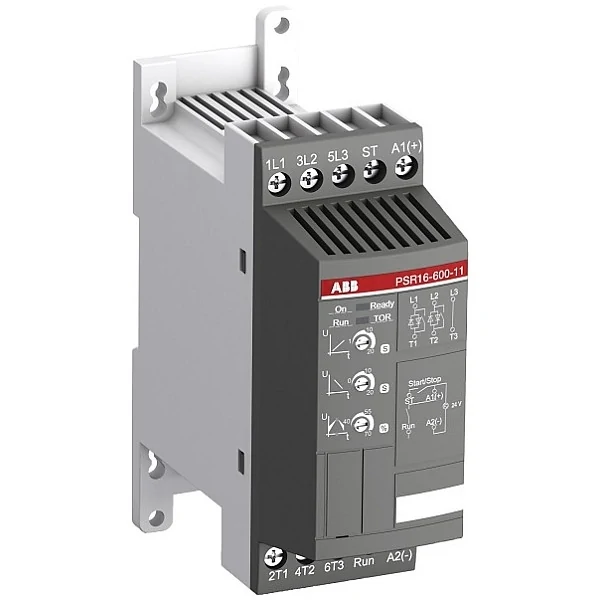

Softstartér funguje jako alternativa přímého připojení asynchronních motorů do sítě.
(Náhrada za přímé připojení - stykač/relé, hvězda/trojúhelník, frekvenční měnič). Softstarter má ve fázi instalované dva anti-paralelně řazené tyristory, ovládané řídící deskou. Regulace je napěťová - snižování/zvyšování efektivní hodnoty napětí ve fázích po nastavenou dobu. Napětí na svorkách motoru je nízké - je nízký i rozběhový proud a moment (omezení proudové špičky - zatížení sítě). Postupným zvyšováním/snižováním napětí dochází k postupnému zvětšení/snížení momentu na hřídeli motoru a zvýšení/snížení proudu motoru a jeho otáček. Rozběh a doběh motoru je plynulý. Přímým připojením motoru čerpadla na síť je záběrový proud motoru na svém maximu, tj. až sedminásobku proudu jmenovitého. Nežádoucímy problémy jsou tlakové nárazy v soustavách potrubí, které vzniknou v důsledku rychlého zastavení motoru čerpadla. Tyto tlakové nárazy způsobují výrazné mechanické opotřebení nejen potrubí ale také čerpadel.

Jmenovité napětí zátěže (U) do		208 - 600 V AC
Kmitočet		50 Hz
Ovládací napětí		24 V AC / DC
Jmenovitý proud (I)		16 A
Max. spínaný výkon (P) AC3 pro 3x400V		7,5 kW
Max. spínaný výkon (P) AC3 pro 230V		4 kW
Indikace výstupu		Ano (zelená)
Doba rozběhu / doběhu		0-20 / 0 - 20 sec
Montáž na DIN lištu		Ano
Spínání třífázových asynchronních motorů		Ano
Spínáni velkých výkonů		Ano
Krytí IP		20
Způsob připojení		Šrouby
Průřez vodiče		1x0,75 - 2x2,5 mm²
Maximální utahovací moment		1 Nm
Rozsah teplot		-25 ... +60 °C
Max. nadmořská výška		4000 m
Rozměry (šířka x výška x hloubka)		45 x 140 x 114 mm
Hmotnost		400 g

Ovládání náběhové napěťové rampy v sekundách (doporučeno 10 sec.)

Ovládání doběhové napěťové rampy v sekundách (doporučeno 20 sec.)

Procentuelní nastavení hladiny zapínacího a zároveň vypínacího napětí (doporučeno 30 %)

Pro více než 10 startů za hodinu vyberte softstartér o řád větší než je jmenovitá hodnota příkonu motoru.
