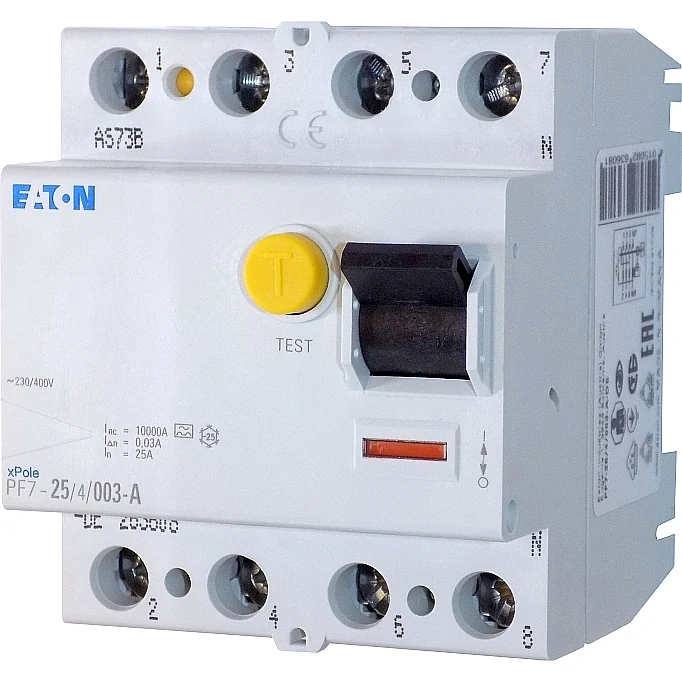

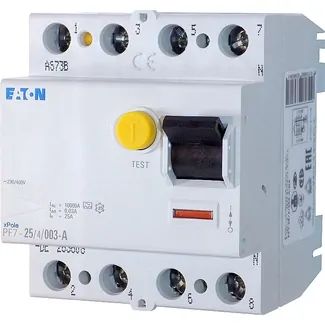

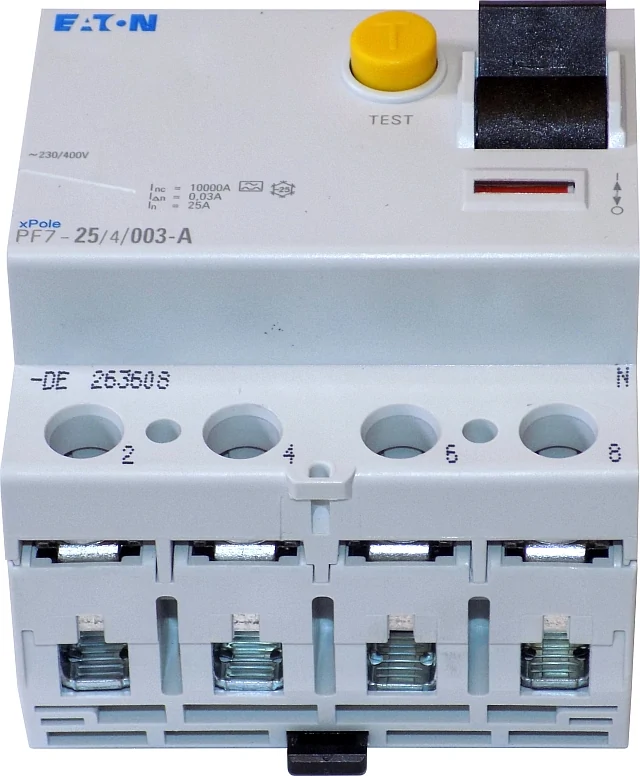

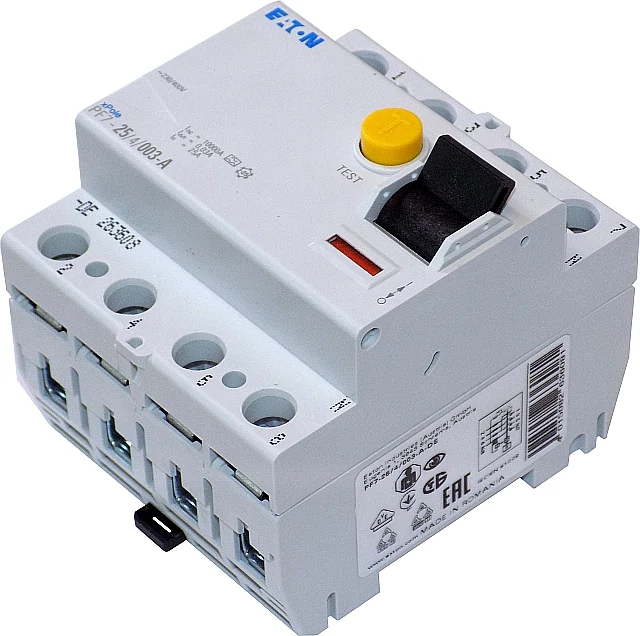

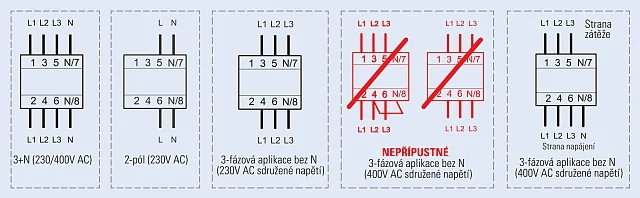

Třífazový proudový chránič pro napětí 230 / 400 V AC, vybavovací proud 30 mA, bez zpoždění. Chrání před nebezpečným dotykovým napětím na živé nebo neživé části el. zařízení. Neslouží k ochraně před zkratem! Testovací tlačítko pro kontrolu funkčnosti.Typ A - citlivý na střídavý i pulzující stejnosměrný reziduální proud. Dimenzovaný proud 25 A. Pro průřez vodičů 1,5 - 35 mm². Strana síťového připojení je libovolná – možnost volby přívodních / vývodních svorek. Signalizace stavu vypnuto – zapnuto. Dvojí funkce svorek – hlavičkové / třmenové. Při použití propojovací lišty lze použít i jako 2 - 3 pólový chránič. Zkušební tlačítko T musí být aktivováno jednou za 6 měsíců!

Jmenovitý reziduální proud		30 mA
Typ svodového proudu		A
Podmíněná zkratová odolnost		10 kA
Časová závislost vybavení		Bez zpoždění
Počet pólů		4
Max. napětí		230/400 V AC
Průřez připojovaných vodičů		1,5–35 mm²
Max. zatížení kontaktů		25 A
Mechanická životnost v cyklech		20.000
Elektrická životnost v cyklech		4.000
Montáž na DIN lištu		Ano
Počet modulů na DIN liště		4
Rozměry (v x š x h)		80x 70x75 mm
Testovací tlačítko pro kontrolu funkčnosti		Ano
Krytí IP		20
Hmotnost		352 g
Provozní teplota		-25 až +40 °C

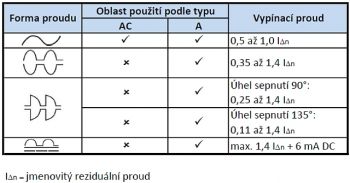

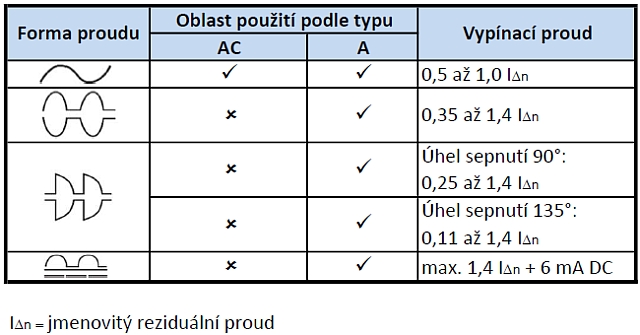

Proudový chránič – typ A – reaguje na sinusové střídavé a, na rozdíl od typu AC, pulzující stejnosměrné reziduální proudy. Typ A si zachovává vypínací schopnost i v případě přítomnosti malé hodnoty stejnosměrného hladkého reziduálního proudu. Používá se v klasických střídavých sítích, v sítích s fázovou regulací výkonu, obvodů s usměrňovači apod. Vhodný pro použití s frekvenčními měniči a se softstartéry.
