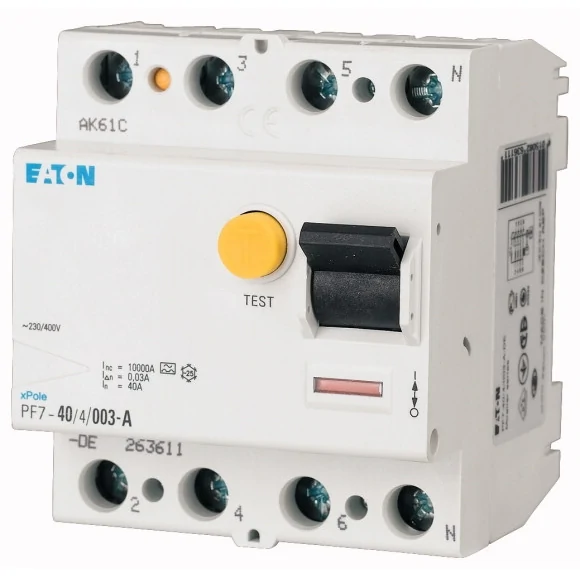

Proudový chránič PF7 25/4/003 AC

Použití

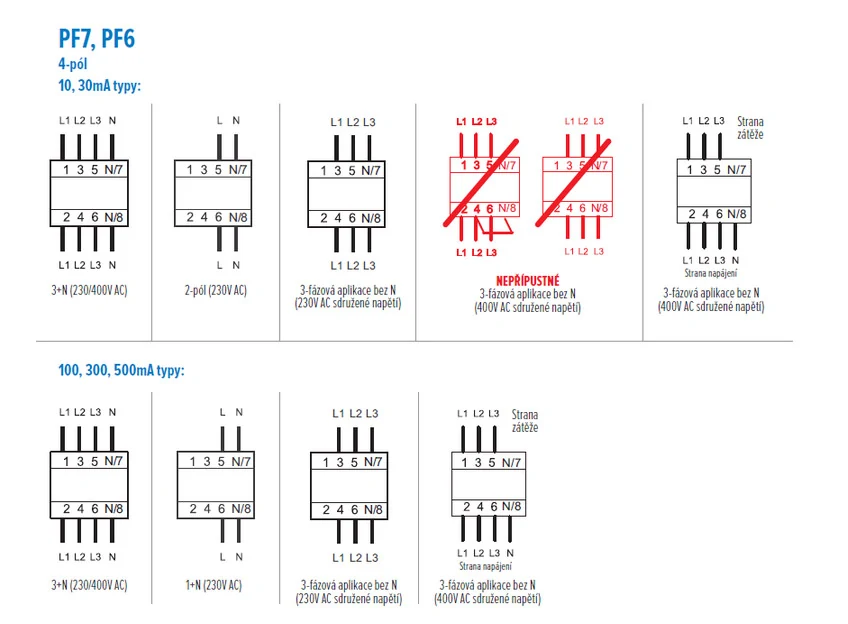

Třífazový proudový chránič 230 / 400 V AC, vybavovací proud 30 mA, bez zpoždění. Chrání před nebezpečným dotykovým napětím na živé nebo neživé části el. zařízení. Neslouží k ochraně před zkratem! Testovací tlačítko pro kontrolu funkčnosti. Typ AC – citlivost na střídavý reziduální proud. Dimenzovaný proud 25 A. Pro průřez vodičů 1,5 - 35 mm². Strana síťového připojení je libovolná – možnost volby přívodních / vývodních svorek. Signalizace stavu vypnuto – zapnuto. Dvojí funkce svorek – hlavičkové / třmenové. Při použití propojovací lišty lze použít i jako 2 - 3 pólový chránič. Zkušební tlačítko T musí být aktivováno jednou za 6 měsíců!

Technické parametry

Jmenovitý reziduální proud ? 30 mA
Typ svodového proudu ? AC
Časová závislost vybavení ? Bez zpoždění
Počet pólů 4
Max. napětí 230/400 V AC
Podmíněná zkratová odolnost ? 10 kA
Průřez připojovaných vodičů 1,5–35 mm²
Max. zatížení kontaktů 25 A
Mechanická životnost v cyklech 20.000
Elektrická životnost v cyklech 4.000
Montáž na DIN lištu Ano
Počet modulů na DIN liště 4

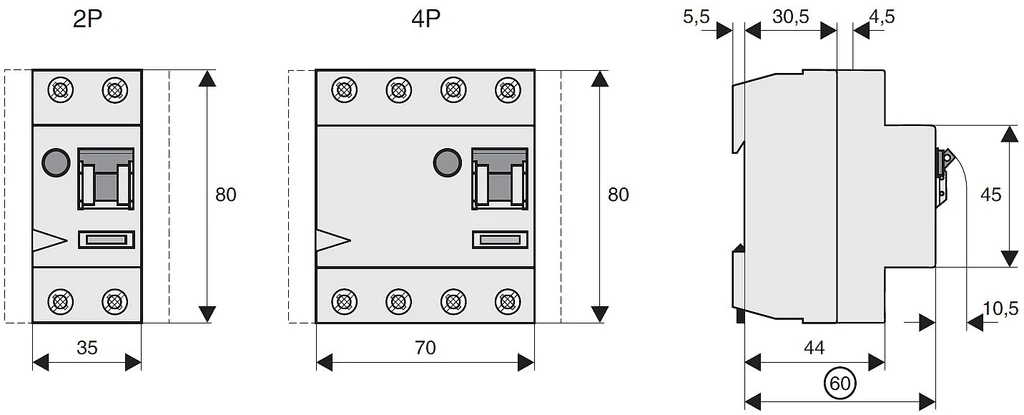

Rozměry (v x š x h) 80x 70x75 mm
Testovací tlačítko pro kontrolu funkčnosti Ano
Krytí IP ? 20
Hmotnost 352 g
Provozní teplota -25 až +40 °C

Specifikace

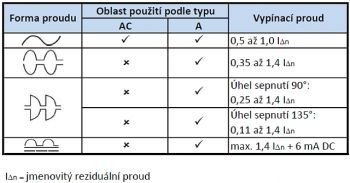

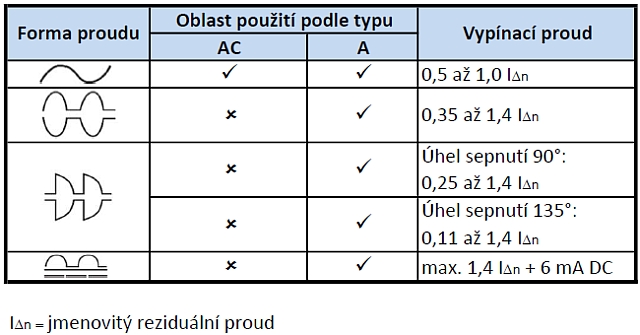

Není vhodný pro použití v sítích s možným výskytem stejnosměrný reziduálních proudů, např. fázových regulací výkonu, usměrňovačů apod. Při použití s frekvenčními měniči nebo softstartéry volte chránič typu A, např. 39442.
