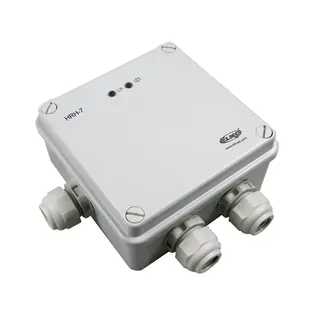

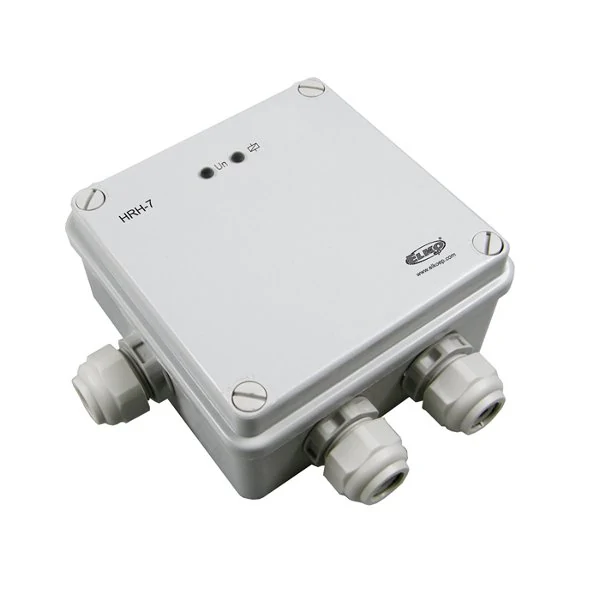

Hladinové hlídání HRH-7, IP65

281 868 181

IRIMON, spol. s r.o., obchodní zastoupení pro ČR

Hladinové hlídání HRH-7, IP65

Použití

Hladinový spínač v krytí IP65 určený do provozu v náročných a průmyslových podmínkách kontroluje hladiny ve studnách, jímkách, nádržích, zásobnících, tankerech.

Technické parametry

Napájecí napětí		230/24 V AC/DC
Max. hodnota předřaz. jištění		16 A
Max. spínaný výkon (P) AC1 pro 230 V		4 kW
Max. proud AC1		16 A
Max. spínaný výkon (P) AC3 pro 230V		700 VA
Max. proud AC3		kont. NO 6 A
Elektrická pevnost		3,75 kV
Kategorie přepětí		III.
Napájení		24/240 V AC
Příkon		2 W
Citlivost sond		5 - 100 kΩ
Průřez připojovaných vodičů do		2x 2.5 mm²
Napětí na sondách (U)		max. 5 V
Proud na sondách		< 0,1 mA
Max. délka přívodního vodiče k sondám		70 m
Možnost nastavení časové prodlevy při změně výšky hladiny		0,5 - 10 s
Indikace chodu čerpadla		Ano
Umístění v suchém prostředí		Ano
Řízení dopouštění a vypouštění		Ano
Hlídání hladiny vody		Ano
Mechanická životnost v cyklech		30 000 000
Elektrická životnost v cyklech		70 000
Montážní poloha		Libovolná
Stupeň znečištění		2
Rozměry (v x š x h)		115x115x60 mm
Krytí IP		65

Specifikace

• vysoké krytí IP65 jej předurčuje k provozu v náročných podmínkách
• spínač hlídá hladiny ve studnách, jímkách, nádržích, tankerech, zásobnících...
• v rámci jednoho přístroje lze zvolit tyto konfi gurace: - jednohladinový spínač vodivých kapalin (vznikne propojením H a D) - dvouhladinový spínač vodivých kapalin
• volba funkce dočerpávání nebo odčerpávání • nastavitelné časové zpoždění výstupu (0.5 - 10 s)
• potenciometrem nastavitelná citlivost (5 - 100 kΩ)
• měřící frekvence 10 Hz zabraňuje polarizaci kapaliny a zvýšené oxidaci měřících sond
• měřící obvody jsou od napájení výrobku a obvodů kontaktu relé galvanicky odděleny zesílenou izolací dle EN 60664-1 pro kategorii přepětí III.
• výstupní kontakt 1x přepínací 16 A / 250 V AC1

- v rámci jednoho přístroje lze zvolit tyto konfigurace:

- jednohladinový spínač vodivých kapalin hlídá jednu úroveň hladiny (vznikne propojením H a D)

- dvouhladinový spínač vodivých kapalin hlídá dvě úrovně (spíná při jedné úrovni a vypíná při druhé)

- volba funkce dočerpávání nebo odčerpávání
- nastavitelné časové zpoždění výstupu (0.5–10 s)
- potenciometrem nastavitelná citlivost (5–100 k?)
- měřící frekvence 10 Hz zabraňuje polarizaci kapaliny a zvýšené oxidaci měřících sond
- galvanicky oddělené napájení UNI 24.. 240 V AC/DC
- výstupní kontakt 1x přepínací 16 A / 250 V AC1

- See more at: http://eshop.elkoep.cz/hrh-7---detail-1T53000101.aspx?gclid=CKvF0_aTrcQCFejJtAodyDYAwA#sthash.2gf2kbti.dpuf

- v rámci jednoho přístroje lze zvolit tyto konfigurace:

- jednohladinový spínač vodivých kapalin hlídá jednu úroveň hladiny (vznikne propojením H a D)

- dvouhladinový spínač vodivých kapalin hlídá dvě úrovně (spíná při jedné úrovni a vypíná při druhé)

- See more at: http://eshop.elkoep.cz/hrh-7---detail-1T53000101.aspx?gclid=CKvF0_aTrcQCFejJtAodyDYAwA#sthash.2gf2kbti.dpuf

- v rámci jednoho přístroje lze zvolit tyto konfigurace:

- jednohladinový spínač vodivých kapalin hlídá jednu úroveň hladiny (vznikne propojením H a D)

- dvouhladinový spínač vodivých kapalin hlídá dvě úrovně (spíná při jedné úrovni a vypíná při druhé)

- See more at: http://eshop.elkoep.cz/hrh-7---detail-1T53000101.aspx?gclid=CKvF0_aTrcQCFejJtAodyDYAwA#sthash.2gf2kbti.dpuf

	Obj. č.:	50723
	Model:	HRH-7
	Rabatová skupina:	I

Skladem

Poznámka

Při dopouštění akumulačních jímek a rezervoárů více zdroji vody (dešťovka + vodovod, vrt, studna apod.) vždy instalujte dva různé systémy ochrany dopouštění (např. mechanický a elektronický), aby bylo zajištěno dostatečné hlídání vypnutí dopouštění v případě havárie či selhání jednoho ze systémů dopouštění.
