Plovákový spínač, zpoždění 5,

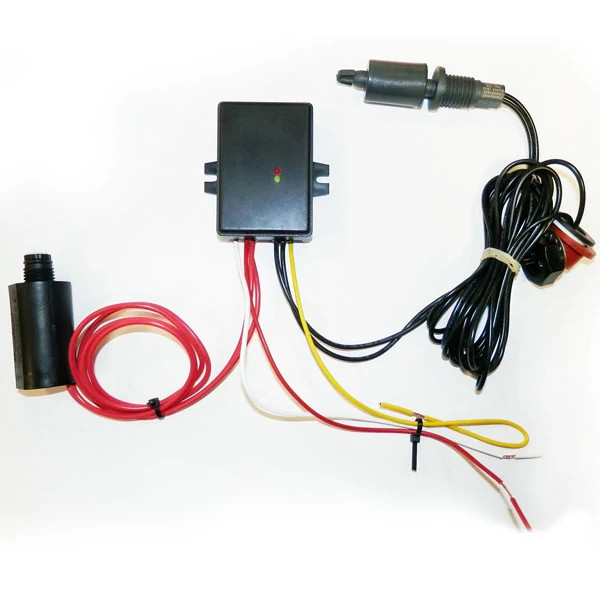

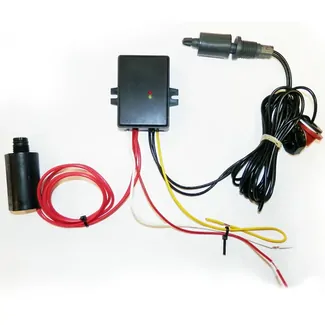

Sada pro dopouštění akumulačních jímek nebo jezírek. Skládá se z plovákového spínače LRN, cívky 24 V AC. Napájení 24 VAC, zpožďovací obvod 5 sec.

Napájení		24 V AC
Délka kabelu		2 m
Funkce horní sondy		Ano
Funkce spodní sondy		Ne
Trvalý příkon cívky (P)		5 W
Spínáni velkých výkonů		Ne
Indikační dioda		Ano

Obvod slouží k ochraně mikrospínače plováku před napěťovými špičkami vznikajícími při spínání indukční zátěže (cívka el. ventilu). Napájení 24 VAC z externího transformátoru nebo ovládací jednotky (AC1,AC2).

Možnost blokování dopouštění pokud je aktivní hlavní ventil, ochranný obvod je v tomto případě nutné napájet přímo z ovládací jednotky.

Připojení k ovládací jednotce - dva vodiče slouží pro napájení (svorky AC1 a AC2), pro zajištění blokování dopouštění během spuštěné závlahy je možné třetí vodič připojit na svorku P/MV.
Ochrana je vybavena zpožďovacím obvodem - spínač musí být sepnut/rozepnut bez přerušení 5 sec, teprve potom dojde k zapnutí/vypnutí dopouštění.

Plovákový spínač nemá vodotěsné kabelové připojení! Nesmí být trvale umístěn pod vodní hladinou ani nesmí být krátkodobě zaplaven!
