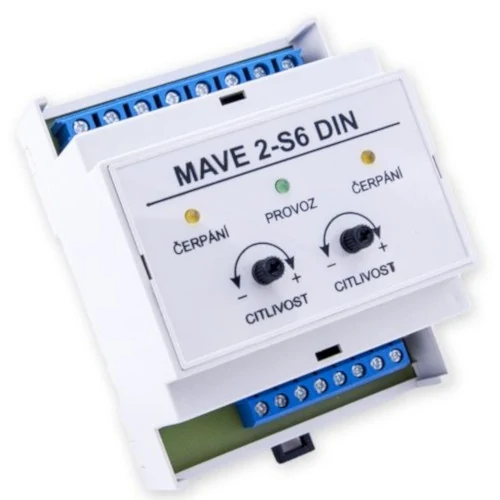

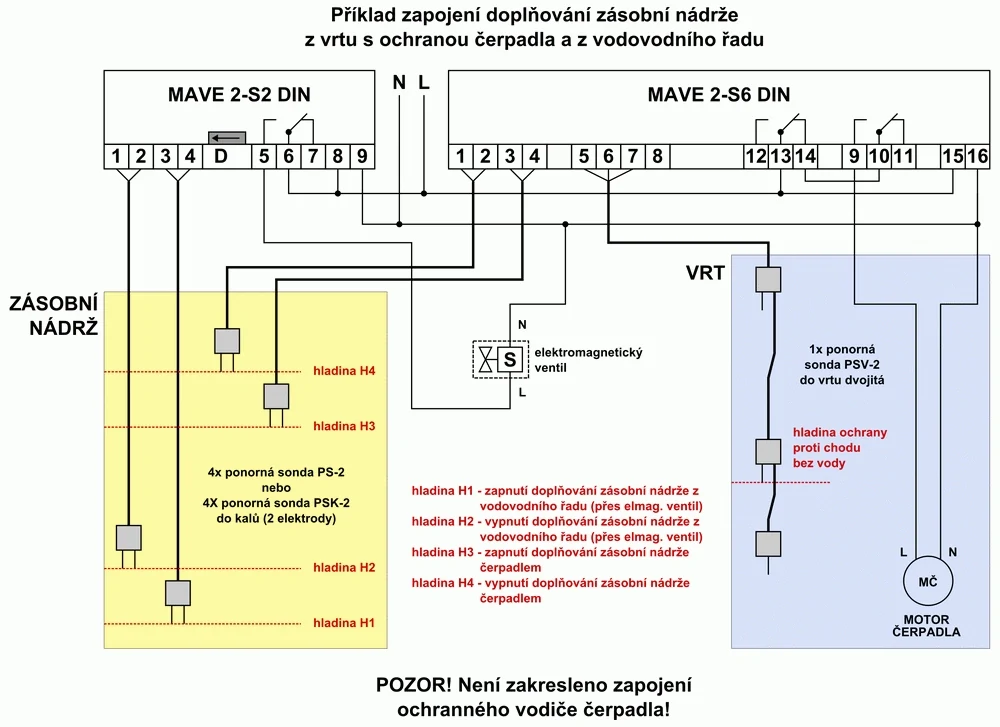

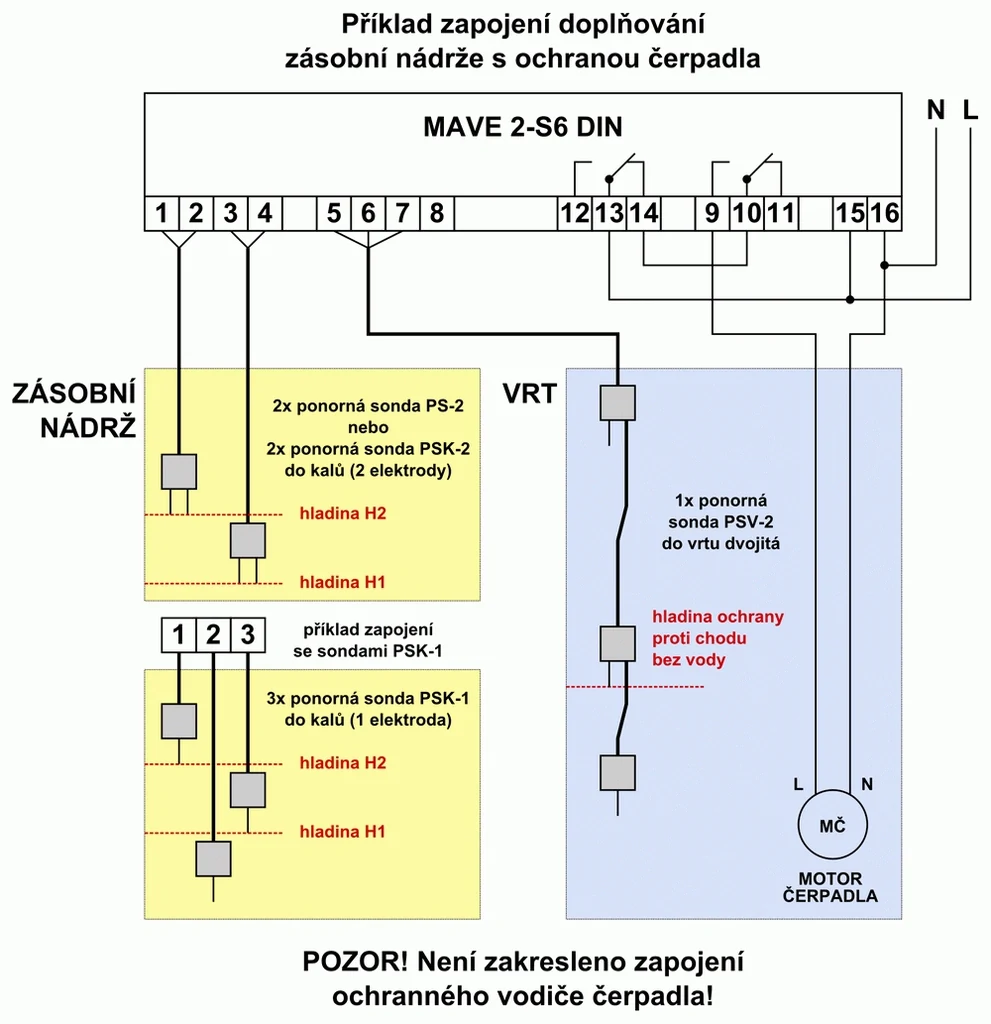

Snímač MAVE 2-S6 DIN spojuje dva snímače MAVE 2-S2 (doplňování nebo vyčerpávání s diferencí danou vzdáleností snímacích sond), avšak bez možnosti volby režimu Dočerpávání / Vyčerpávání. Diference snímání je určena vzdáleností snímacích sond. Pro připojení 2x dvou vodivostních sond MAVE nebo dvou dvojitých vodivostních sondy MAVE (PS-3, PSV-2). Jednotku je možné například použít pro řízené dopouštění jímky vodou z vrtu. Snímač MAVE 2-S6 není určena pro kontrolu dopouštění vodou z vodovodního řadu. Pro tento účel použijte snímač MAVE 2-S2.

Max. spínaný výkon (P) AC3 pro 230V		1,1 kW
Max. zatížení kontaktů AC3		5 A
Napájecí napětí		230 V AC
Příkon		3 W
Krytí IP		20
Venkovní použití		Ne
Montáž na DIN lištu		Ano
Počet modulů na DIN liště		4
Jmenovité napětí zátěže (U) do		230 V AC

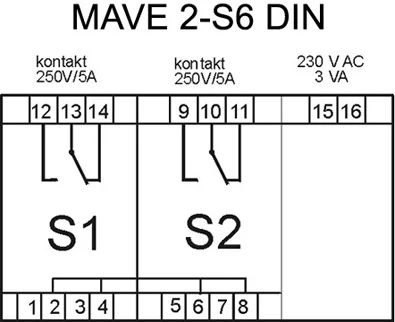

Počet kontaktů		2 x přepínací
Určeno pro		Dopouštění a vypouštění (ochranu čerpadla)
Indikace napájecího napětí		Ano
Optická signalizace polohy kontaktů		Ano
Indikace chodu čerpadla		Ano
Kontrola úrovně hladiny		2 x dvou hladin
Napětí na sondách (U)		12 V
Proud na sondách		0,6 mA
Citlivost sond		5 - 100 kΩ

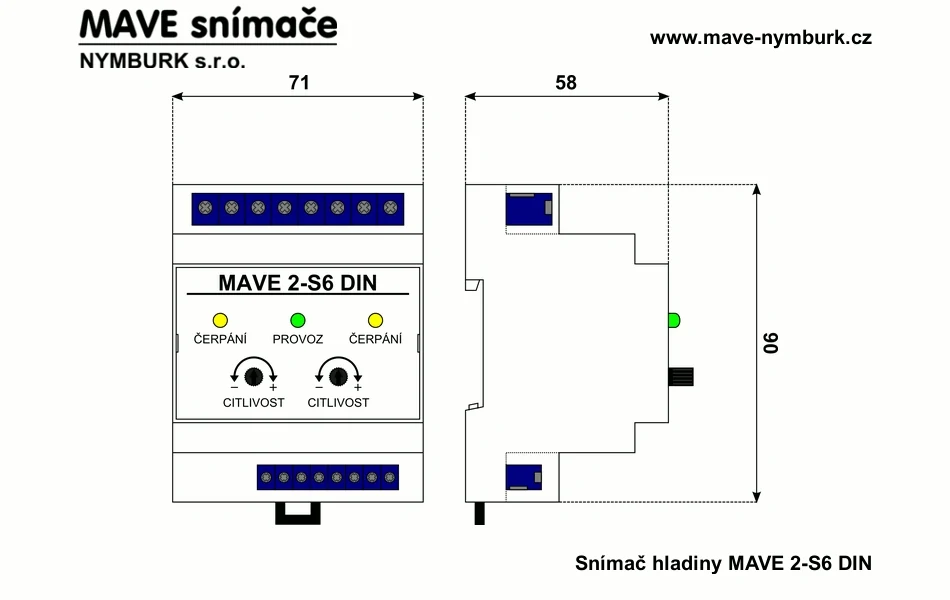

Rozměry (v x š x h)		90x71x57 mm
Hmotnost		0,24 kg
Max. zatížení kontaktů AC1		8 A
Výrobce		MAVE

Popis činnosti:

Dočerpávání

V klidovém stavu jsou spojeny vývody 10-11 (13-14), zapnuto dopouštění. Při dostoupení vody k horní sondě relé přitáhne, přepínací kontakt rozpojí vývody 10-11 (13-14) a je ukončeno dopouštění. Relé zůstane přitažené do doby, než dojde k poklesu hladiny pod spodní sondu. Pak relé odpadá, spojí kontakty 10-11 (13-14), zapne dopouštění a celý cyklus se opakuje.

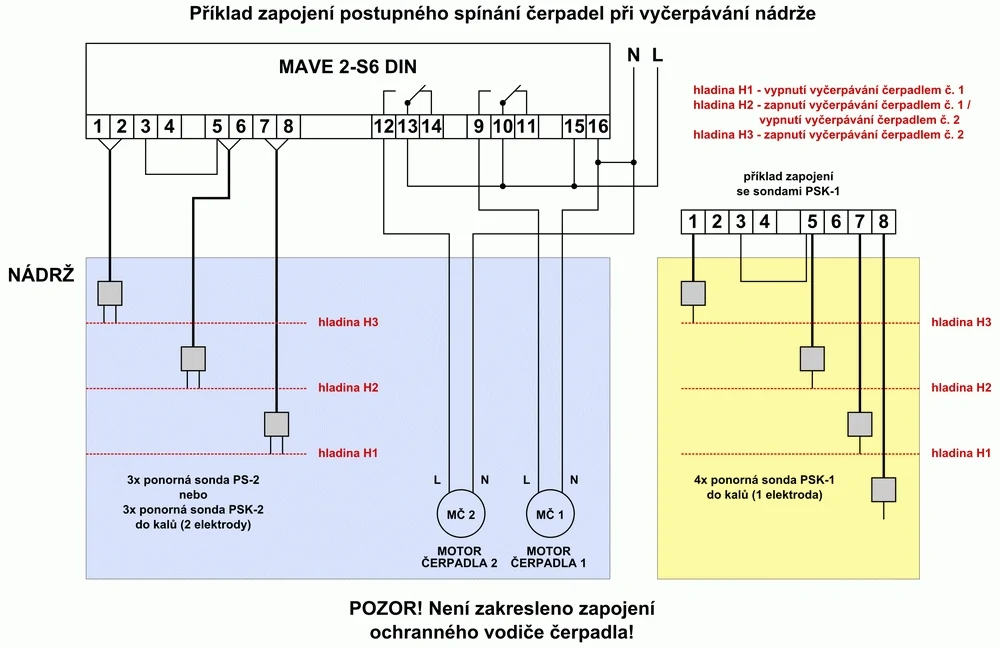

Vyčerpávání

Při dostoupení vody k horní sondě relé přitáhne, přepínací kontakt spojí vývody 9-10 (12-13) a spustí vyčerpávání. Relé zůstane přitažené do doby, než dojde k poklesu hladiny pod spodní sondu. Pak relé odpadá, přepínací kontakt rozpojí vývody 9-10 (12-13) a přeruší vyčerpávání. Relé zůstane odpadlé do doby než voda dostoupí k horní sondě a opět spustí vyčerpávání.
