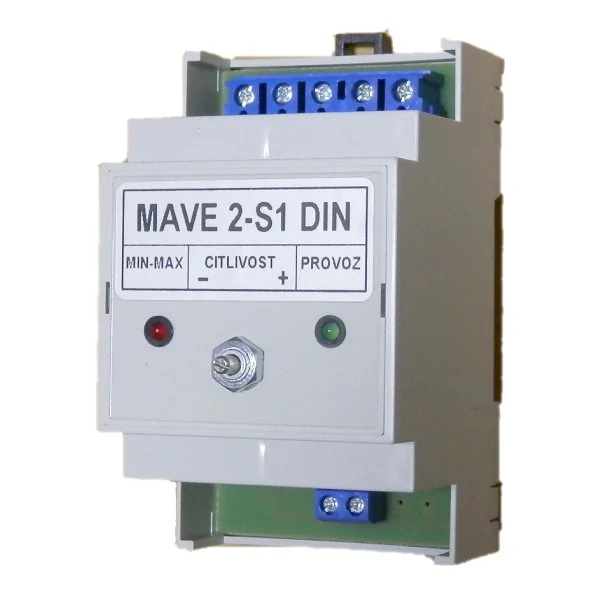

Jednotka MAVE2 společeně s tlakově vodivostní sondou TVS slouží k ochraně čerpadel proti chodu na sucho (bez vody) nebo ovládání čerpadel a čerpací techniky.

Max. spínaný výkon (P) AC3 pro 230V		1,15 kW
Max. zatížení kontaktů AC3		5 A
Max. zatížení kontaktů AC1		8 A
Napájecí napětí		230 V AC
Příkon		3 W
Krytí IP		20
Jmenovité napětí zátěže (U) do		230 V AC
Počet kontaktů		1 x přepínací
Venkovní použití		Ano
Montáž na DIN lištu		Ano
Počet modulů na DIN liště		3
Určeno pro		Kontrolu havarijní hladiny (horní/dolní)
Indikace napájecího napětí		Ano
Optická signalizace polohy kontaktů		Ano
Kontrola úrovně hladiny		Jedné hladiny
Napětí na sondách (U)		12 V
Proud na sondách		0,6 mA
Citlivost sond		5 - 100 kΩ
Max. délka přívodního vodiče k sondám		75 m
Rozměry (v x š x h)		117x117x65 mm
Hmotnost		0,2 kg

Princip činnosti:
Snímač pracuje na principu spínání relé v závislosti na přítomnosti hladiny kapaliny na sondě. Kapalina vytvoří při dotyku s elektrodami vodivé spojení. Tento stav je přiveden do snímače. Na jeho kontaktech dostaneme informaci o přítomnosti kapaliny na snímací sondě.

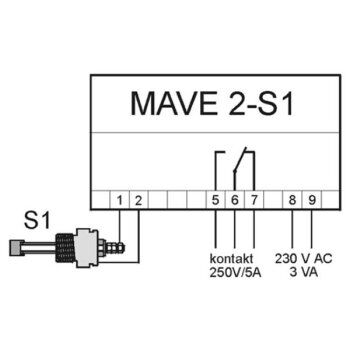

• Max. hladina - relé ve snímači je v klidovém stavu. Na přepínacím kontaktu jsou spojeny vývody 6-7. Při dostoupení vody k sondě relé přitáhne a přepínací kontakt rozpojí vývody 6-7 a spojí vývody 5-6.

• Min. hladina - relé ve snímači je přitažené. Na přepínacím kontaktu jsou spojeny vývody 5-6. Při ztrátě vody na sondě relé odpadne a přepínací kontakt rozpojí vývody 5-6 a spojí vývody
