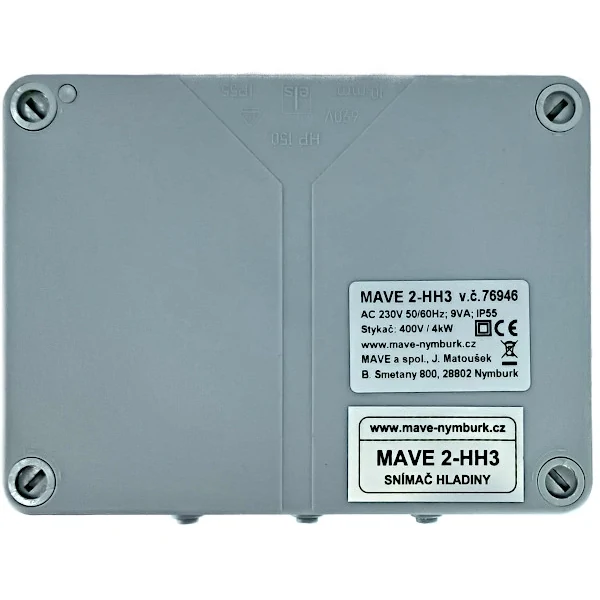

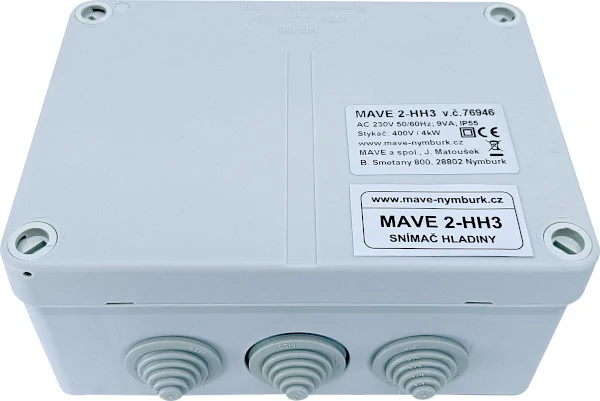

Jednotka hladinového hlídání MAVE 2-HH3

281 868 181

IRIMON, spol. s r.o., obchodní zastoupení pro ČR

Jednotka hladinového hlídání MAVE 2-HH3

Použití

Regulace hladiny vodivých kapalin ve studních, vrtech, jímkách atd. Ochrana třífázových čerpadel proti chodu bez vody nebo jejich automatické ovládání připojením dvou sond nebo dvojité sondy, jejichž vzdálenost určuje spínací diferenci.

Technické parametry

Max. spínaný výkon (P) AC3 pro 3x400V		4 kW
Max. spínaný výkon (P) AC3 pro 230V		2,2 kW
Max. zatížení kontaktů AC3		9 A
Max. zatížení kontaktů AC1		16 A
Napájecí napětí		230 V AC
Příkon		9 W
Krytí IP		55
Jmenovité napětí zátěže (U) do		3 x 400 V AC
Počet kontaktů		3+1 spínací
Počet kontaktů NO		4
Venkovní použití		Ano
Montáž na DIN lištu		Ne
Určeno pro		Vypouštění (ochranu čerpadla)
Indikace napájecího napětí		Ano
Optická signalizace polohy kontaktů		Ano
Indikace chodu čerpadla		Ano
Kontrola úrovně hladiny		Dvou hladin
Max. délka přívodního vodiče k sondám		100 m
Napětí na sondách (U)		12 V
Proud na sondách		0,6 mA
Citlivost sond		35 kΩ

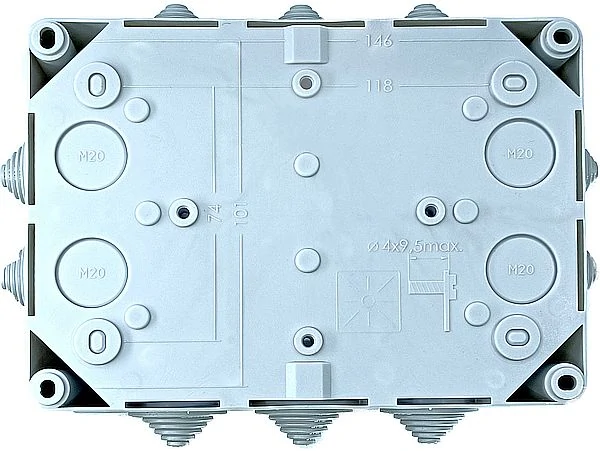

Rozměry (v x š x h)		115 x 155 x 70 mm
Hmotnost		0,4 kg
Výrobce		MAVE

Specifikace

Popis činnosti MAVE 2-HH3 - automatické ovládání čerpadla

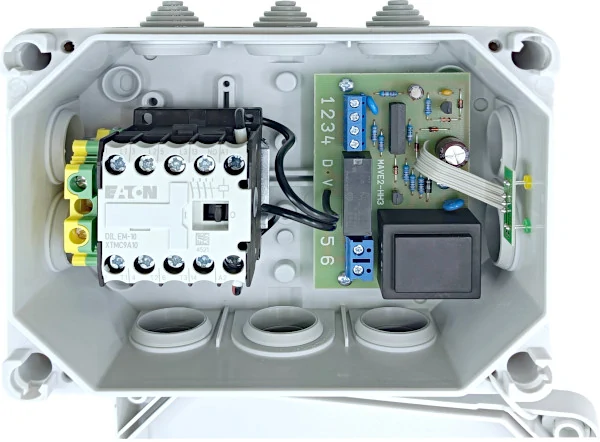

Je-li dostatek vody ve studni nebo nádrži (zaplavená horní sonda) rozsvítí se žlutá LED, a současně stykač ve snímači sepne napájení čerpadla. To čerpá do doby, než klesne hladina pod spodní sondu. Při poklesu hladiny pod spodní sondu stykač rozpojí obvod napájení čerpadla (ochrana čerpadla proti chodu bez vody). Jakmile vystoupá hladina zpět k horní sondě, dojde automaticky k opětovnému zapnutí čerpadla.
